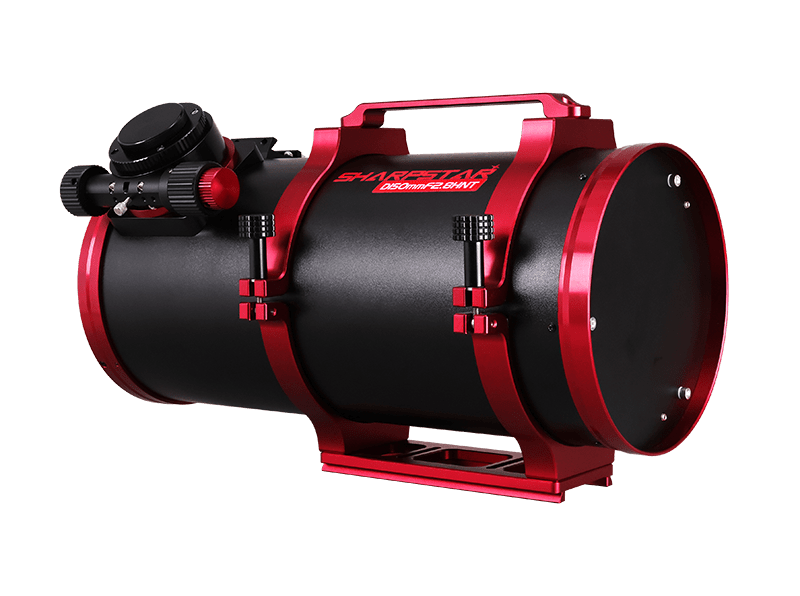

Le 15028HNT-AL est un réflecteur newtonien hyperbolique avec une ouverture de 150 mm et un rapport focal rapide F2,8.
Le 15028HNT-AL prend en charge un cercle d'image plein format de 44 mm et les performances des étoiles sont excellentes.
Le miroir primaire est en verre PZ33 de type Pyrex. Le coefficient de dilatation thermique est inférieur à celui du verre ordinaire. Le revêtement multicouche diélectrique confère au miroir primaire une capacité de réflexion élevée allant jusqu'à 97 %. Le diamètre de l'axe mineur du miroir secondaire est de 70 mm, ce qui permet un éclairage suffisant pour une imagerie plein format. Le correcteur du dispositif de mise au point adopte une conception de lentille triplet, dont l'une est en verre ED, améliorant la puissance de correction des aberrations.
Le 15028HNT-AL améliore encore la stabilité structurelle de l'axe optique du miroir primaire, et il y a trois jeux de vis de réglage au bas du tube de l'objectif pour régler l'angle du miroir primaire.

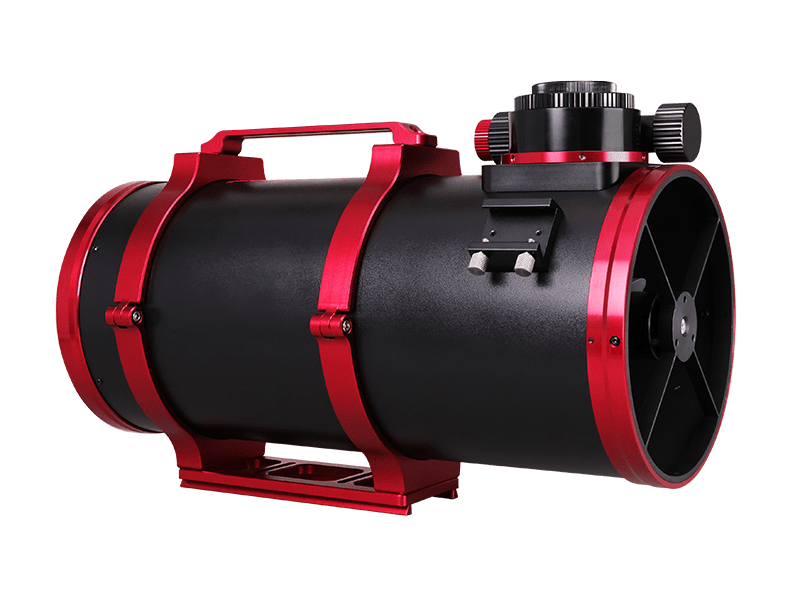

Le 15028HNT-AL améliore la structure du support du miroir secondaire pour le rendre plus stable. Le support du miroir secondaire est usiné CNC, fabrication intégrée sans désalignement, ce qui garantit de magnifiques pics de diffraction pendant l'astrophotographie.

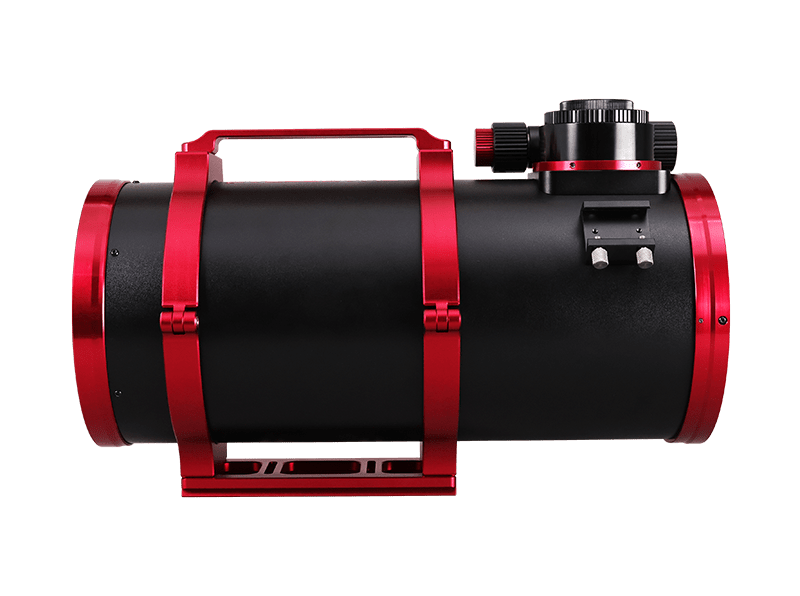

Il y a une base de viseur sur le côté du tube de l'objectif, qui offre des positions de montage supplémentaires pour le viseur ou d'autres accessoires astronomiques.
L'anneau de tube 15028HNT-AL est robuste et durable. Les vis à main élargies permettent aux utilisateurs d'ouvrir et de fermer l'anneau de tube sans outils supplémentaires.
Le porte-oculaire 15028HNT-AL est un porte-oculaire rigide à crémaillère à double vitesse, qui assure une course de mise au point de 2 cm autant que possible dans les limites structurelles et peut être compatible avec la plupart des porte-oculaires motorisés. L'avant du porte-oculaire est conçu avec un rotateur de caméra qui peut faire tourner le porte-oculaire dans son ensemble, le porte-oculaire dispose d'un correcteur de triplet intégré. La structure du porte-oculaire est très stable et peut supporter 3 kg.
La mise au point arrière du 15028HNT-AL est standard de 55 mm (à partir du filetage M48).
*Le porte-oculaire 15028HNT-AL est livré verrouillé. Les utilisateurs doivent s'assurer de desserrer les vis de verrouillage avant la première utilisation pour éviter d'endommager la pièce.
Plaque à queue d'aronde standard de style Losmandy de 200 mm et guidon de 200 mm.
Le 15028HNT-AL est entièrement métallique, avec un tube de lentille en aluminium et des pièces usinées CNC.
|
Taille de l'ouverture |
150 mm |
|
|
Distance focale |
420 mm |
|
|
Rapport focal |
f/2,8 |
|
|
Type de miroir primaire |
Miroir réfléchissant hyperbolique |
|
|
Matériau du miroir primaire |
PZ33 (similaire au verre Pyrex) |
|
|
Correcteur |
Lentilles réfractives à trois éléments espacés dans l'air (dont un verre ED) |
|
|
Petit axe du miroir secondaire |
70 mm |
|
|
Cercle d'images |
44 mm |
|
|
Champ de vision |
6 degrés |
|
|
Matériau du tube principal |
Aluminium |
|
|
Diamètre extérieur du tube principal |
193 mm |
|
|
Longueur du tube principal |
443 mm |
|
|
Poids OTA |
4,8 kg |
|
|
Poids brut (y compris la bague tubulaire et la plaque à queue d'aronde) |
6 kg |
|
|
Résolution |
0,77 seconde d'arc |
|
|
Limiter la grandeur visuelle |
12.7 |
|
|
Mise au point arrière |
55 mm |
|
Veuillez vous référer au contenu du manuel pour l'alignement spécifique de l'axe optique : Manuel d'instructions SHARPSTAR 15028HNT
|
Schéma d'assemblage du dispositif de mise au point électronique |
