Guide de télescope hors axe QHYCCD OAG-L Pro Large

Contrairement aux systèmes de guidage externes, avec un OAG (Ocean Guide Adverse), la caméra de guidage et la caméra d'imagerie partagent le champ de vision du système optique principal. Si le tube optique de l'utilisateur possède une longue focale et que l'environnement n'est pas idéal, le nombre d'étoiles appropriées pour le guidage dans le champ de vision sera souvent réduit. Pour augmenter les chances de trouver une bonne étoile guide, il est possible d'utiliser une caméra de guidage dotée d'un capteur plus grand. Par exemple, les caméras de guidage telles que la QHY5III174M ou la QHY5III585C offrent un champ de vision 2 à 4 fois supérieur à celui des caméras plus petites généralement vendues comme systèmes de guidage. Ce champ de vision plus large permet naturellement de capturer davantage d'étoiles, résolvant ainsi le problème du manque d'étoiles disponibles pour guider l'image.

Pour qu'une caméra de guidage à grand capteur exploite pleinement son potentiel dans un OAG, un prisme suffisamment grand pour permettre l'éclairage du capteur est nécessaire afin d'éviter un vignettage important. Le nouvel OAGL Pro utilise un prisme plus large pour mieux s'adapter aux caméras de guidage à grand capteur. Le prisme du QHYOAGL standard mesure environ 8 x 8 mm, tandis que celui du nouveau QHYOAGL Pro mesure 10 x 14 mm.

Lorsqu'on connecte la QHY5III174M à l'ancienne version du QHYOAGL pour la prise de vue, un vignettage important apparaît (Image 1, ci-dessous). En revanche, lorsqu'on la connecte au nouveau QHYOAGL Pro au sein du même système optique, seul un léger assombrissement se produit sur les bords, sans incidence sur le guidage nocturne (Image 2, ci-dessous).

(Image 1)

(Image 2)

La série QHYOAG se fixe directement à la caméra ou à la roue à filtres à l'aide de six vis, assurant ainsi une liaison mécanique solide, parallèle et fiable. Par ailleurs, divers accessoires QHY, standard et optionnels, permettent de réaliser une grande variété de configurations.

Le QHYOAGL Pro a la même ouverture que la plaque avant du QHYCFW3XL (62 mm) et ils peuvent être directement accouplés.

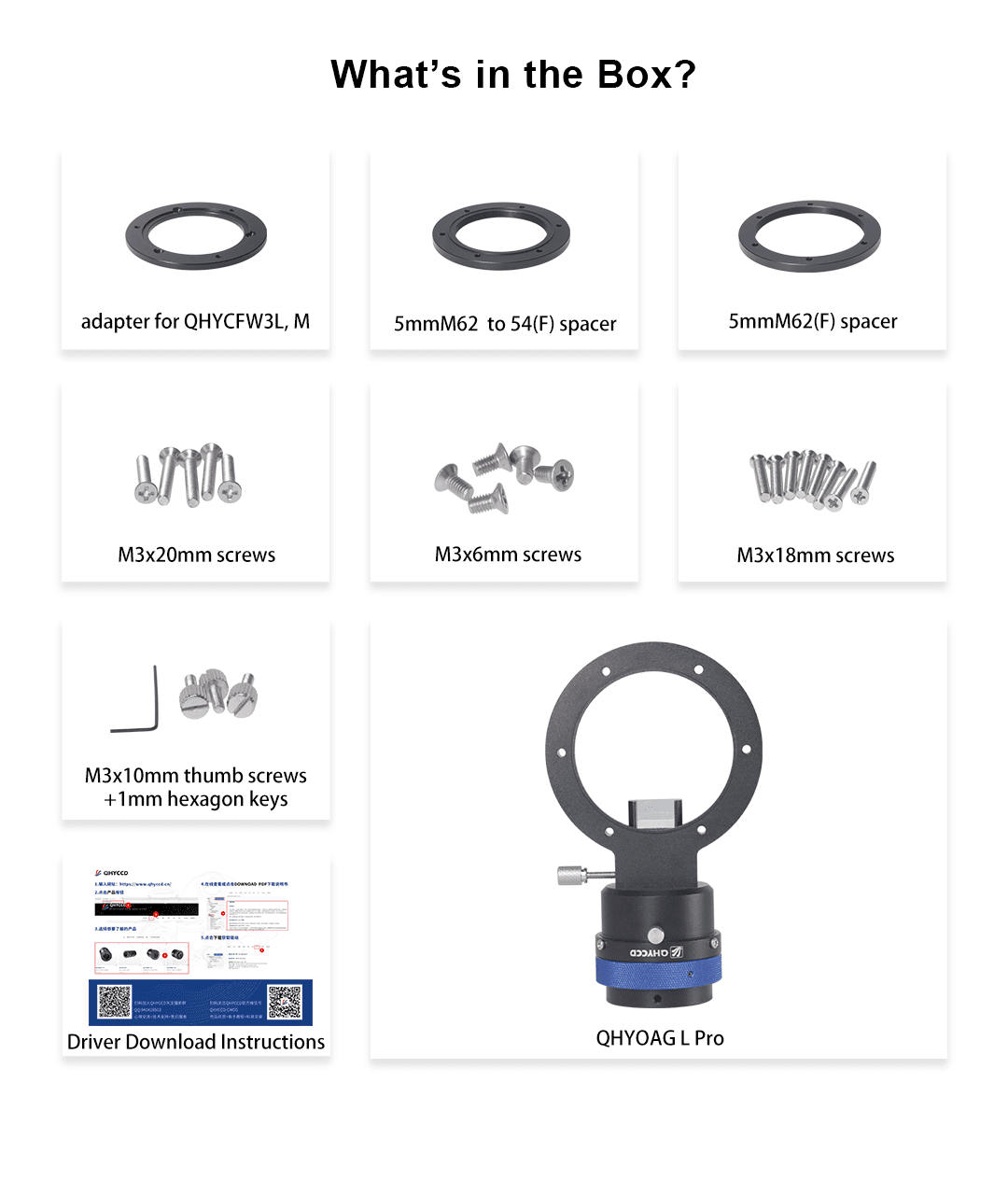

QHY fournit également des adaptateurs compatibles pour les roues à filtres QHYCFW3L et QHYCFW3M en tant qu'accessoires standard, ce qui rend l'OAG-L Pro compatible avec un plus grand nombre de roues à filtres. Des solutions permettant d'obtenir une distance focale arrière de 55 mm sont également disponibles (voir ci-dessous).

Le QHYOAGL Pro est conçu pour les caméras équipées de capteurs plus grands, comme les QHY461PH et QHY600, ainsi que leurs systèmes optiques respectifs. Il ne propose donc que des sorties filetées M62 et M54. Pour les systèmes plus compacts nécessitant un filetage M48, un nouveau QHYOAGM Pro doté d'un prisme de sélection plus grand est en cours de développement et sera bientôt disponible.
