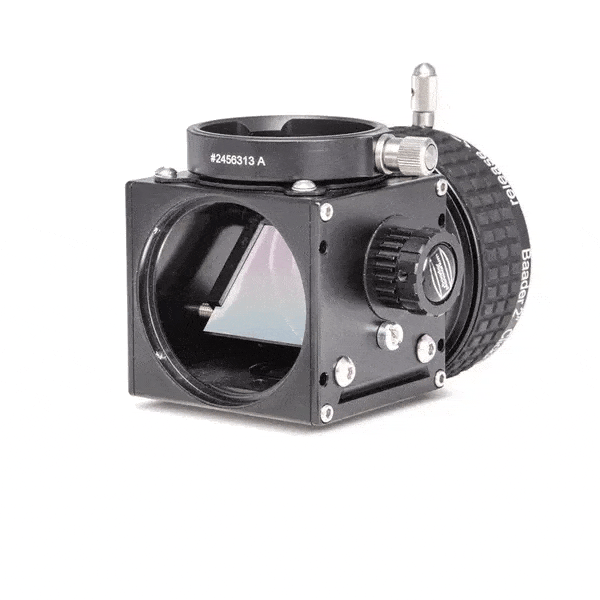

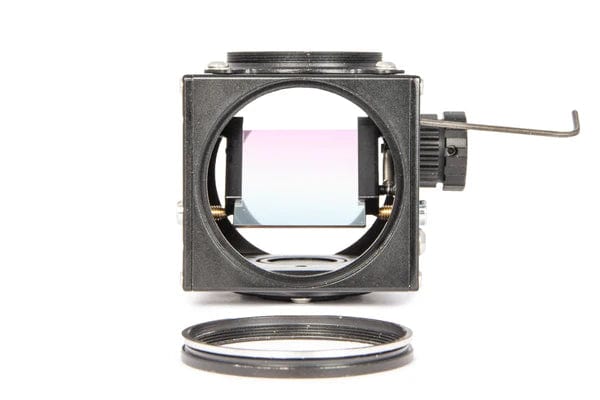

- Baader-FlipMirror II Star Diagonal (BFM II) avec trois ports :
- Droit (S52, M48 et T-2 des deux côtés) pour appareil photo plein format, spectrographe ou autres instruments
- Filetage T-2 réglable sur le dessus pour les pinces oculaires, les modules vidéo (cercle d'image jusqu'à 32 mm) ou même un binoviseur
- Bride inférieure pour l'option Guide hors axe pour Baader FlipMirror II (BFM-OAG) ou pour une lampe d'étalonnage en option pour un étalonnage rapide des spectres sans retirer le spectrographe

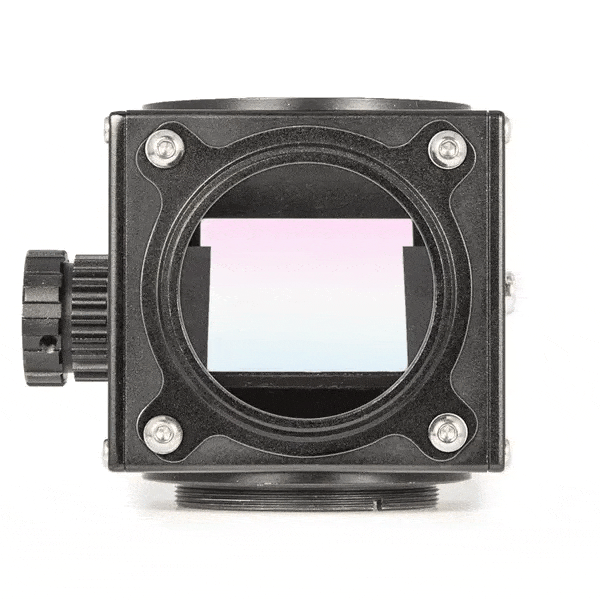

- Miroir de retournement à surface précise avec revêtement Al multicouche, pour des images haute résolution avec des caméras à petits pixels

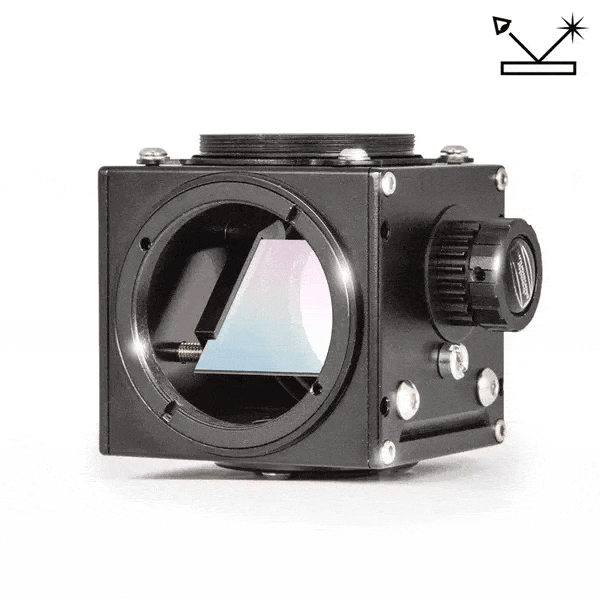

- L'arrière du miroir basculant est également recouvert d'aluminium et masqué pour diriger la lumière d'une lampe d'étalonnage en option sur la fente d'un spectrographe
- Permet un réglage précis de tous les chemins lumineux

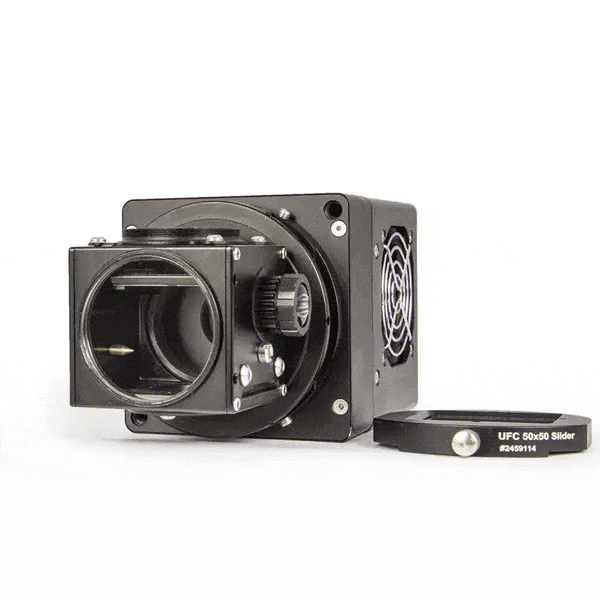

- Longueur totale la plus courte possible pour toute application – compatible avec un grand nombre d'adaptateurs de la Système Baader Astro T-2 , le Système M48 et le UFC système (changeur de filtre universel)
- Anneaux de connexion rotatifs M48 en acier inoxydable trempé à l'avant et à l'arrière, sans jeu, adaptés au boîtier BFM. Peut être fixé dans la position optimale pour faire pivoter n'importe quel accessoire autour de l'axe optique.
- Préparé pour une courroie crantée en option pour la motorisation (par exemple par Dispositif de mise au point motorisé Steeldrive II avec contrôleur ) – exigence de base pour l'acquisition d'images, le guidage et la spectroscopie dans les observatoires distants
Différents ports – travail variable
Les instruments auxiliaires des télescopes couvrent un large éventail d'intérêts, depuis un oculaire unique jusqu'à la spectroscopie haut de gamme, en passant par l'utilisation d'une caméra. Malheureusement, tous les télescopes ne disposent que d'un seul port de sortie. Cela entraîne un échange manuel incessant de pièces dans l'obscurité, ce qui entraîne une perte de temps considérable, l'usure des pièces et des « nerfs ». Et chaque fois que vous commencez à contrôler votre télescope à distance, le port unique devient une réalité pénible.
Améliorer le flux de travail, notamment lors de l'astrophotographie, est l'objectif du BFM II. Il ne s'agit pas d'un simple miroir basculant, mais de bien plus, car il dispose de trois ports à mettre en action.
Le BFM II rend votre port de télescope unique variable - pour s'adapter à vos différents intérêts.

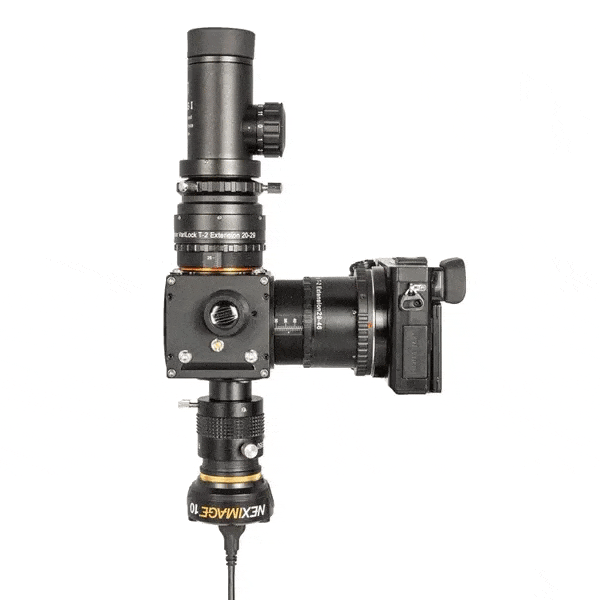

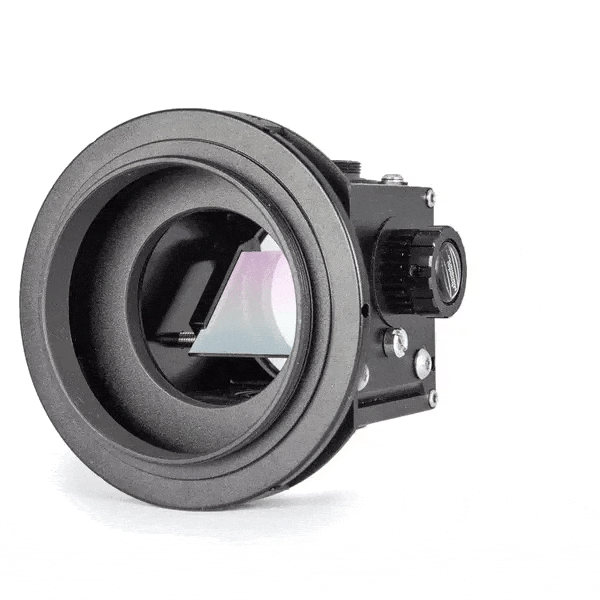

Le FlipMirror II Star Diagonal permet une variété d'adaptations permanentes à votre télescope 1 . Utilisez le bouton rotatif 2 pour basculer entre le port arrière 3 et le port supérieur 4 ; vous pouvez utiliser une courroie crantée en option pour le faire fonctionner avec un moteur (non inclus). Un autoguideur ou une lampe d'étalonnage peuvent être connectés au port inférieur 5 .
Fonction générale du FlipMirror II Star Diagonal

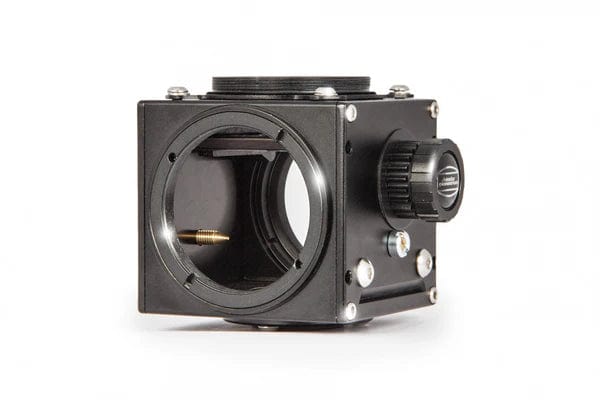

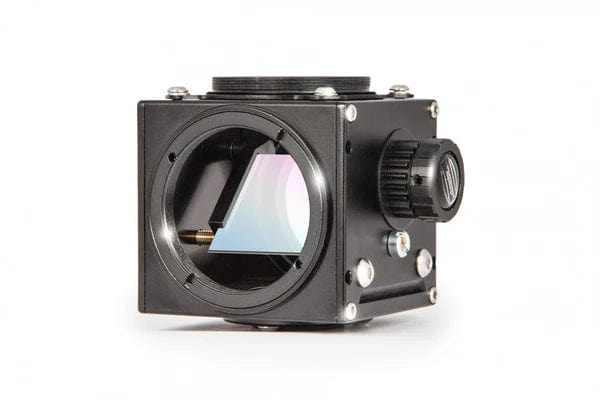

Le BFM II vous permet de basculer entre un trajet lumineux droit ( position A ) pour une caméra ou d'autres instruments de mesure et un trajet lumineux incliné ( position B ), par exemple
pour un oculaire. La figure suivante montre comment cela fonctionne. De plus, une lampe d'étalonnage pour spectrographes ou un prisme de détection Off-Axis-Guider (qui n'est pas affecté par la position du miroir) peut être connecté au port AUX situé en bas
Qu'y a-t-il dans la boîte
- Baader FlipMirror II Star Diagonal – avec miroir mobile finement poli optiquement
- Anneau supérieur T-2a réglable latéralement
- 2x M48i / S52 Bague à queue d'aronde en acier inoxydable trempé # 2958552
- Bague de réduction M48a / T-2i # 2958553
- Bague de réduction M48a / T-2a # 2958554
- Bague inverseuse M48a / M48a # 2958555
- Clé à ergots pour contre-écrous M48 / T-2 et M4
- Tournevis 3 mm pour vis de réglage en laiton M 4
- 4 clés Allen (2,5 / 2,0 / 1,5 / 1,3 mm). La clé de 2,0 mm est dotée d'une tête sphérique pour atteindre les vis même lorsque les accessoires sont montés en tenant la clé en biais.
- Bride inférieure (réglable latéralement de 1 mm) pour guide hors axe ou lampe d'étalonnage pour spectroscopie
- Bouchon anti-poussière pour bride inférieure
- 2 x capuchons anti-poussière M48
- Bouchon anti-poussière T-2
Caractéristiques
| Fabricant | Planétarium Baader |
|---|---|
| Référence (#) | 2458055 |
| Longueur optique (mm) | 55 mm avec S52, 59 mm avec M48/T-2 |
| Dimensions | 63 x 77 x 69 mm |
| Connexion interne (côté lentille) | Filetage, collier de serrage à queue d'aronde, S52, T-2 (M42 x 0,75), M48 |
| Poids (kg) | 195 g |
| Connexion interne (côté oculaire/caméra) | Filetage, collier de serrage à queue d'aronde, M48, S52 |
| Connexion externe (côté oculaire/caméra) | Filetage, M48 |
| Type d'adaptateur | Variable |
