Description
En photographie astronomique quotidienne, le tirage optique a une incidence. Les photographes astronomiques sont souvent frustrés par les variations de tirage optique dues à divers facteurs, tels que la réfraction des filtres ou l'utilisation de certains produits sensibles au tirage optique. Pour résoudre ce problème, ASKAR a lancé le correcteur de tirage optique (offrant une plage de réglage de 16 mm à 20 mm), permettant un ajustement de ± 2 mm. Deux modèles sont disponibles : les adaptateurs côté appareil photo M54 et M48, pour faciliter le choix des utilisateurs.
L'interface avant du télescope du dispositif de réglage de la mise au point arrière M54 est un filetage femelle M54x0,75 et l'interface arrière de la caméra est un filetage mâle M54x0,75, l'épaisseur totale est de 18 mm et offre une plage de réglage de ± 2 mm.

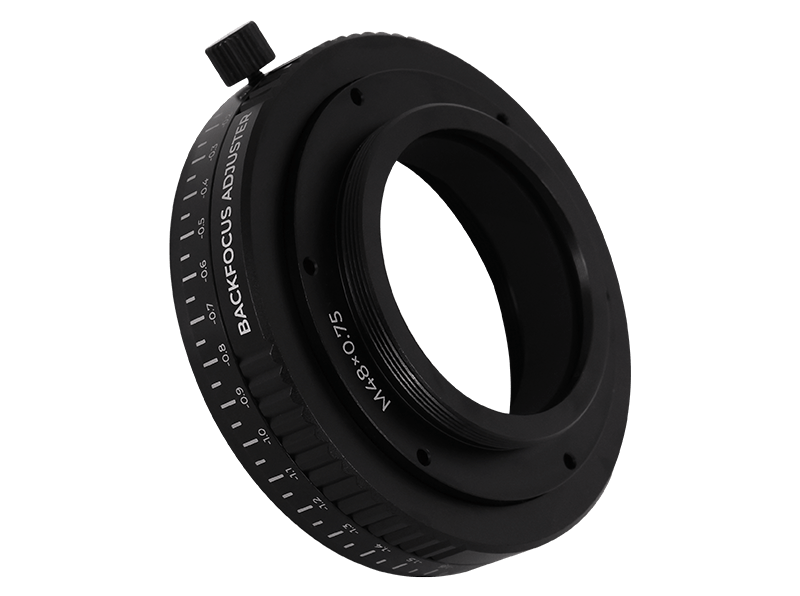

L'interface avant du télescope du dispositif de réglage de la mise au point arrière M48 est un filetage femelle M54x0,75 et l'interface arrière de la caméra est un filetage mâle M48x0,75, l'épaisseur totale est de 18 mm et offre une plage de réglage de ± 2 mm.
Le dispositif de réglage du tirage optique est usiné CNC. Chaque unité offre une précision de réglage de 0,05 mm. La surface est graduée pour faciliter le réglage et mémoriser la position. Deux trous permettent la fixation par vis, rendant le dispositif compatible avec différents produits.
En faisant pivoter le dispositif de réglage du tirage optique, celui-ci peut être ajusté entre ±2 mm pour correspondre aux exigences du tirage optique et résoudre les différents problèmes d'imagerie causés par celui-ci.
Il suffit aux utilisateurs de choisir en fonction de l'adaptateur arrière de leur produit.
|
Diagramme des tailles de produit |
|
Installation du réglage de mise au point arrière M54/M48 |
