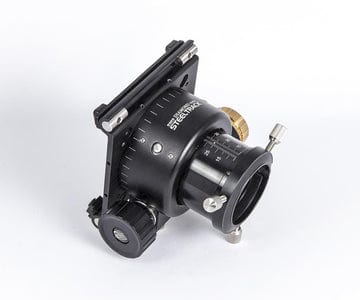

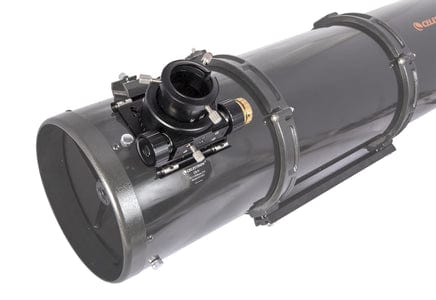

Focaliseur Baader Diamond Steeltrack 2" pour Newtoniens, course de 40 mm, base universelle - 2957230

Points forts

• Système de guidage Baader Diamond Steeltrack® (BDS-NT) pour télescopes Newtoniens avec course de mise au point de 40 mm
• Hauteur minimale (à la livraison – pince de 2 pouces incluse) : 63 mm
• Hauteur minimale (avec adaptateur direct optionnel S58 vers M68 / M68i / M48 / T-2 ) : 51 mm
• Hauteur minimale (avec la pince à verrouillage S58 en option) : 81 mm
• Poids du système de mise au point (tel que fourni – Klemme 2" inclus) : 1 000 g (35,25 oz)
• Comprend la base Baader Versabase, pour une adaptation parfaite à la plupart des diamètres de tubes. Base de montage plate en option également disponible.

Instructions de montage BDS-NT
sur un télescope newtonien de 8 pouces en neuf étapes simples

1. Retirer le système de mise au point actuel
2. Retirez les vis et les entretoises du BDS-NT Diamond Steeltrack®
3. Montez le nouveau porte-oculaire sans le serrer, en utilisant les anciens trous.
4. Retirez le système de mise au point de la VersaBase en ouvrant les 8 vis hexagonales.
5. Utilisez les anciennes vis et écrous pour centrer la plaque VersaBase
6. Percez quatre nouveaux trous de 5 mm (directement au centre du tube) au milieu de chaque découpe allongée.
7. Fixez les boulons coulissants radiaux, serrez de l'intérieur vers l'extérieur à l'aide d'une clé hexagonale comme indiqué.
8. Retirez les anciennes vis. La plaque VersaBase est désormais réglable selon vos besoins.
9. Fixez le Diamond Steeltrack® à l'endroit souhaité, puis serrez les 8 vis hexagonales.

Cales en bande BDS-NT

Utilisation des cales NT de Baader VersaBase
pour différentes tailles de tubes

Nos instructions de montage ci-dessus concernent un télescope newtonien de 20 cm (8 pouces) ; pour ces instruments, nos cales d'ajustement ne sont pas nécessaires. Pour les autres diamètres de tube, veuillez utiliser nos cales entre le tube du télescope et la base Baader VersaBase (la base de notre système BDS-NT Diamond Steeltrack®). Vous gagnez jusqu'à 4 mm de hauteur. Veuillez consulter l'animation GIF explicative à gauche.

Exemple d'application du système BDS-NT Diamond Steeltrack®

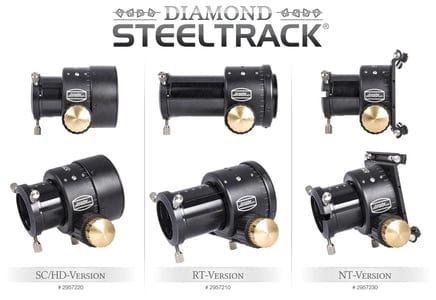

Comparaison des systèmes Steeltrack® classiques et Diamond

Spécifications générales pour tous les systèmes de chenilles Baader Diamond ^Steeltrack® (BDS) focusers :

Système d'entraînement

• De véritables diamants forment un système d'entraînement à micro-engrenages de haute précision jamais réalisé auparavant.
• Comparé aux systèmes d'entraînement Crayford ou à crémaillère classiques, ce mouvement à micro-engrenages ne présente aucun jeu, aucun couple de denture et aucune flexion.
• Les systèmes de mise au point Diamond Steeltrack® 2" soulèvent une charge utile de 6 kg (13 lbs) verticalement, sans glisser, sans précharge excessive des roulements (la précharge des roulements peut être augmentée davantage si nécessaire).
• Le système de roulement utilise des roulements à rouleaux incassables de qualité instrumentale au lieu de simples roulements à billes ; il supporte des charges plus élevées avec une rigidité et une précision accrues. Aucun patin en téflon.
• Mécanisme de mise au point fine en acier inoxydable 1:10, prêt pour la fixation du système d'entraînement par moteur à compensation de température Diamond Steeldrive (en option).
• Le bloc moteur détachable est réversible pour une utilisation avec mise au point fine à droite ou à gauche et pour la fixation du bloc moteur Diamond Steeldrive.
• La conception mécanique la plus courte possible permet d'obtenir un équilibre optimal entre la hauteur du dispositif de mise au point (tirage arrière) et les exigences de rigidité.
• Bouton de verrouillage du décalage zéro pour arrêter précisément tout mouvement sans affecter le réglage de l'axe optique

Plusieurs adaptateurs disponibles pour une connexion aussi courte que possible à la plupart des appareils photo/oculaires.

Montage des adaptateurs BDS sur l'exemple du rail en acier Diamond BDS-NT

Système de serrage

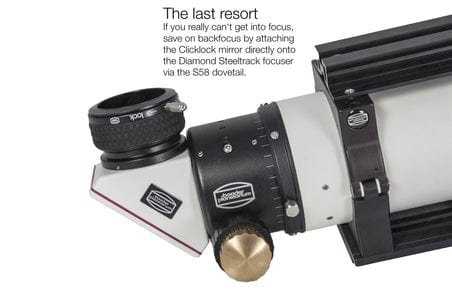

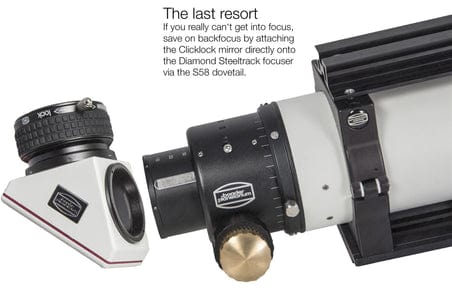

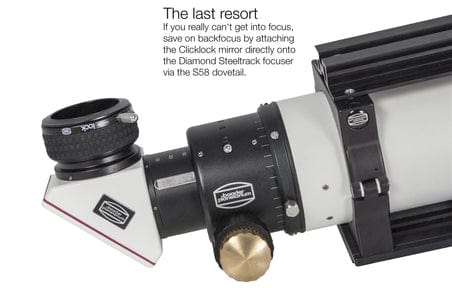

• Bague de serrage à queue d'aronde S58 intégrée au tube de mise au point pour la fixation d'adaptateurs à filetage direct T-2 / M48 / M68 et autres adaptateurs S58 (en option), permettant ainsi la connexion directe d'accessoires et d'appareils photo sans bague de serrage de 2 pouces.
• Bague de serrage pour oculaire de 2 pouces avec anneau de serrage en bronze trempé (longueur de la bague : 12,5 mm / ½ pouce) incluse de série
• Collier de serrage Baader Click-lock de 2 pouces avec queue d'aronde S58 intégrée (longueur supplémentaire : 16 mm / 5/8") disponible en option
• Deux filetages auxiliaires (M60x1 et M55x0,75) usinés dans le tube de mise au point RT & NT permettent la fixation de correcteurs de champ ou de réducteurs/correcteurs de focale dédiés.

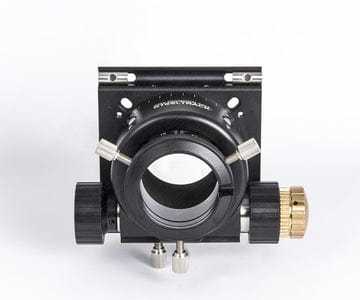

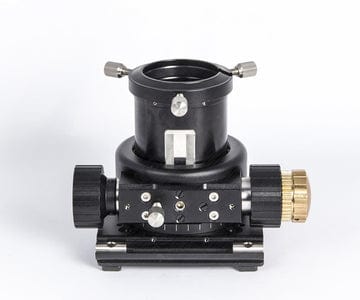

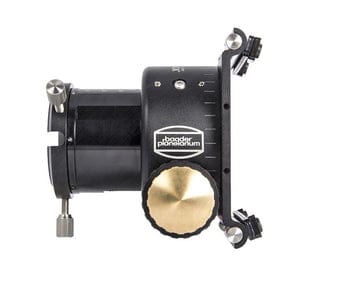

BDS-NT : tous les points de vue

Imagerie / projection oculaire sur l'exemple de BDS-RT Diamond Steeltrack

Tube de mise au point :

• Chaque palier est réglable individuellement pour un alignement précis de l'axe mécanique par rapport à l'axe optique.
• Bagues de roulement à revêtement ultra-dur pour températures négatives – usinées avec précision et beaucoup plus dures que l'anodisation ou l'acier inoxydable
• Diamètre intérieur clair surdimensionné de 55 mm, pour éviter le vignettage, avec des déflecteurs à bords tranchants antireflets
