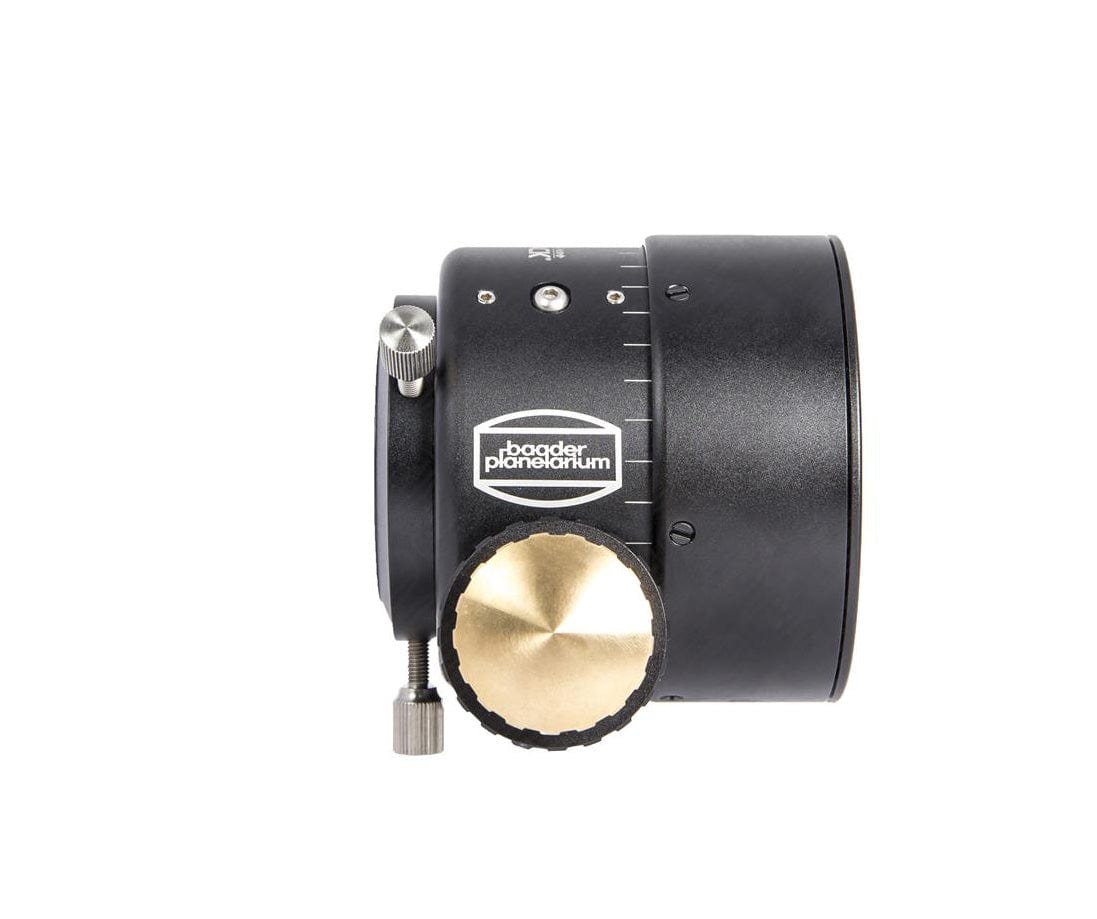

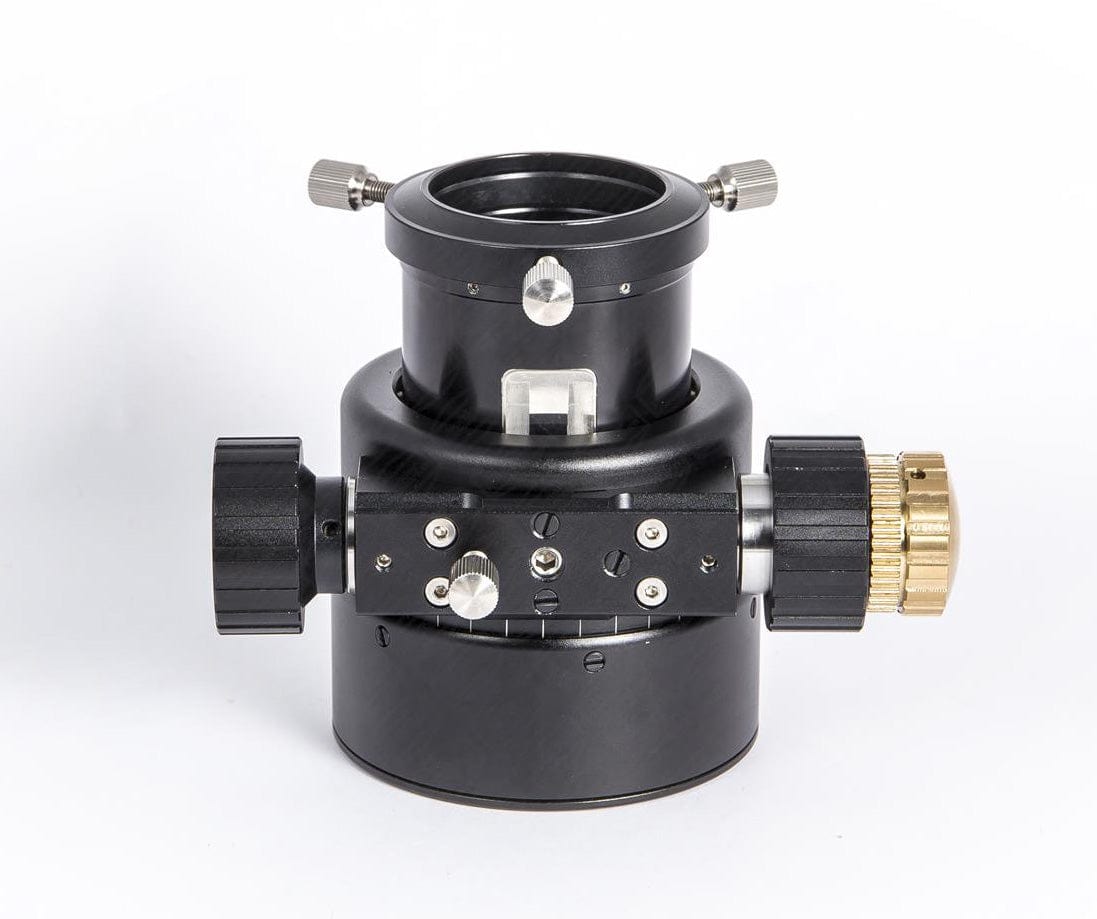

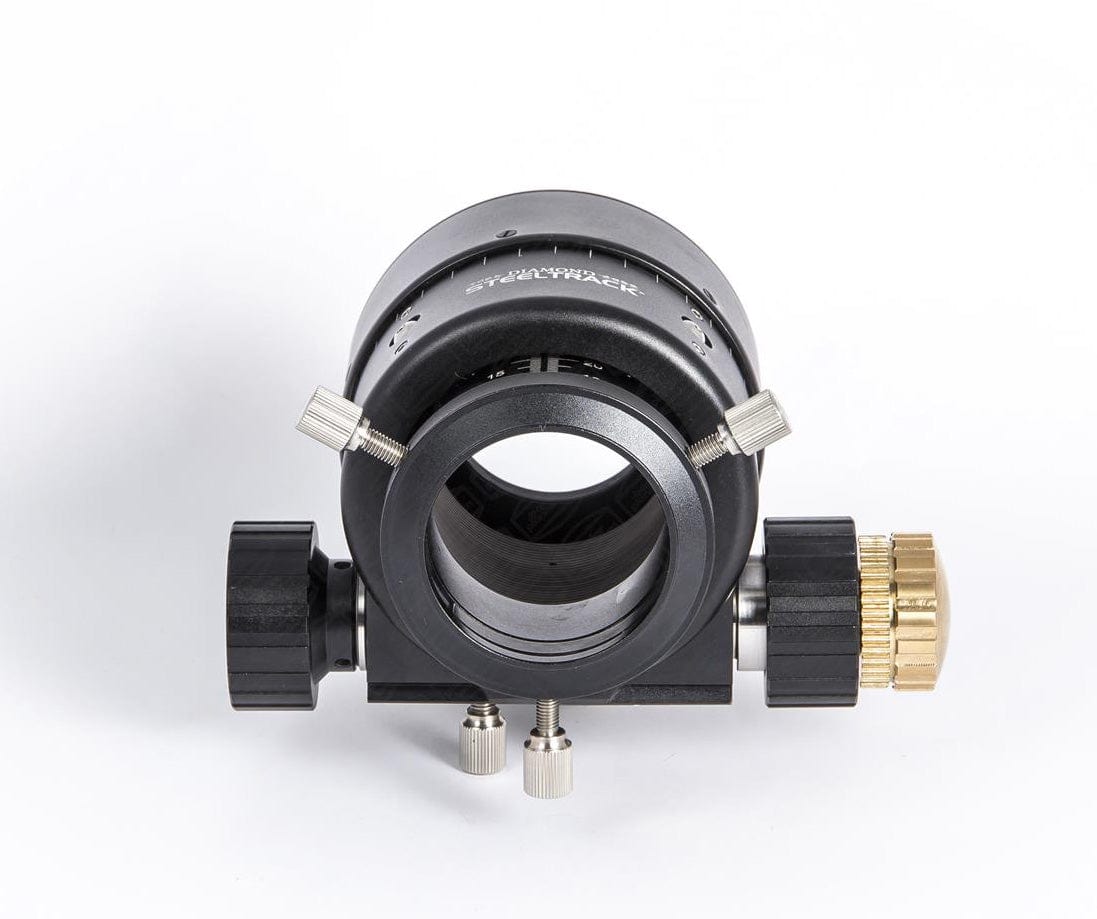

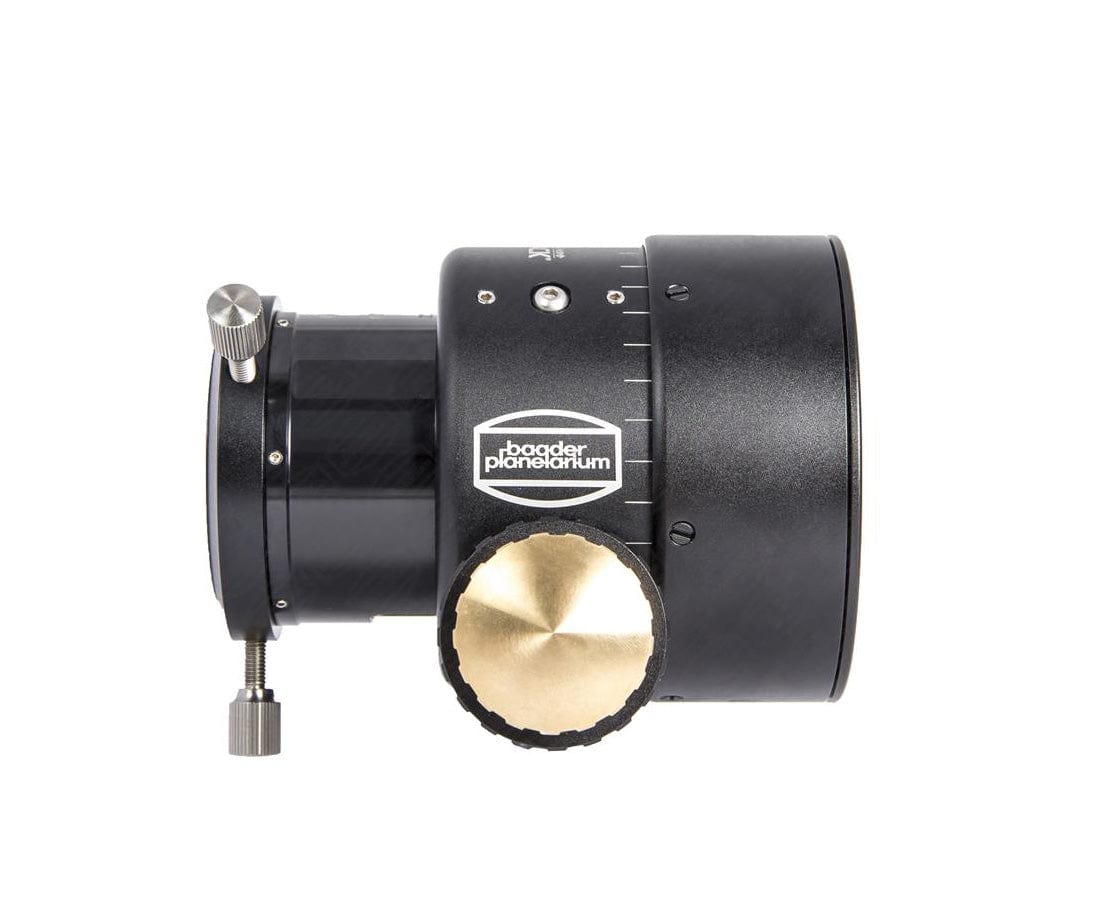

Focaliseur Baader Diamond Steeltrack 2" pour télescopes SCT/HD, course de 30 mm, avec adaptateur pour filetages SC/HD 3,3" et 2" - 2957220

Points forts

• Système de mise au point Baader Diamond Steeltrack® (BDS-SC) pour objectifs Schmidt-Cassegrain (EdgeHD) avec course de 30 mm
• Hauteur minimale (à la livraison – pince de 2 pouces incluse) : 93 mm
• Hauteur minimale (avec adaptateurs à filetage direct S58 en option ) : 80 mm
• Poids du système de mise au point (tel que fourni – Klemme 2" inclus) : 1 040 g (36,7 oz)
• Comprend des adaptateurs de 2" et 3,3" compatibles avec tous les OTA C14/C11/C9¼/C8/C6.

Spécifications générales pour tous les systèmes de chenilles Baader Diamond ^Steeltrack® (BDS) focusers :

Système d'entraînement

• De véritables diamants forment un système d'entraînement à micro-engrenages de haute précision jamais réalisé auparavant.
• Comparé aux systèmes d'entraînement Crayford ou à crémaillère classiques, ce mouvement à micro-engrenages ne présente aucun jeu, aucun couple de denture et aucune flexion.
• Les systèmes de mise au point Diamond Steeltrack® 2" soulèvent une charge utile de 6 kg (13 lbs) verticalement, sans glisser, sans précharge excessive des roulements (la précharge des roulements peut être augmentée davantage si nécessaire).
• Le système de roulement utilise des roulements à rouleaux incassables de qualité instrumentale au lieu de simples roulements à billes ; il supporte des charges plus élevées avec une rigidité et une précision accrues. Aucun patin en téflon.
• Mécanisme de mise au point fine en acier inoxydable 1:10, prêt pour la fixation du système d'entraînement par moteur à compensation de température Diamond Steeldrive (en option).
• Le bloc moteur détachable est réversible pour une utilisation avec mise au point fine à droite ou à gauche et pour la fixation du bloc moteur Diamond Steeldrive.
• La conception mécanique la plus courte possible permet d'obtenir un équilibre optimal entre la hauteur du dispositif de mise au point (tirage arrière) et les exigences de rigidité.
• Bouton de verrouillage du décalage zéro pour arrêter précisément tout mouvement sans affecter le réglage de l'axe optique

Plusieurs adaptateurs disponibles pour une connexion aussi courte que possible à la plupart des appareils photo/oculaires.

Montage des adaptateurs BDS sur l'exemple du rail en acier Diamond Steeltrack® BDS-NT

Système de serrage

• Bague de serrage à queue d'aronde S58 intégrée au tube de mise au point pour la fixation d'adaptateurs à filetage direct T-2 / M48 / M68 et autres adaptateurs S58 (en option), permettant ainsi la connexion directe d'accessoires et d'appareils photo sans bague de serrage de 2 pouces.
• Bague de serrage pour oculaire de 2 pouces avec anneau de serrage en bronze trempé (longueur de la bague : 12,5 mm / ½ pouce) incluse de série
• Collier de serrage Baader Click-lock de 2 pouces avec queue d'aronde S58 intégrée (longueur supplémentaire : 16 mm / 5/8") disponible en option
• Deux filetages auxiliaires (M60x1 et M55x0,75) usinés dans le tube de mise au point RT & NT permettent la fixation de correcteurs de champ ou de réducteurs/correcteurs de focale dédiés.

BDS-SC : tous les points de vue

Imagerie / projection oculaire sur l'exemple de BDS-RT Diamond Steeltrack

Tube de mise au point :

• Chaque palier est réglable individuellement pour un alignement précis de l'axe mécanique par rapport à l'axe optique.
• Bagues de roulement à revêtement ultra-dur pour températures négatives – usinées avec précision et beaucoup plus dures que l'anodisation ou l'acier inoxydable
• Diamètre intérieur clair surdimensionné de 55 mm, pour éviter le vignettage, avec des déflecteurs à bords tranchants antireflets

Caractéristiques
