Test : Premières impressions sur la caméra ZWO ASI2400MC Pro – Shunsuke Sekine
La première caméra astronomique CMOS avec capteur Sony IMX410
La caméra ASI2400MC Pro utilise le tout dernier capteur Sony IMX410 plein format rétroéclairé 14 bits avec convertisseur analogique-numérique. Cette caméra de 24 mégapixels est dotée de pixels de 5,94 µm et peut atteindre une profondeur de puits de 100 keV.
Avec un bruit de lecture ultra-faible de 1,1e et une absence totale de lueur d'amplification, l'ASI2400MC Pro est née pour être une autre grande innovation de ZWO dans le domaine des caméras astro OSC refroidies plein format.
Remarque : Les caméras refroidies ZWO nécessitent une alimentation 12 V pour le refroidisseur TEC et l’alimentation du hub USB. Si vous n’en possédez pas, veuillez l’ajouter via les options situées à droite de l’affichage du produit.
Important : Les caméras ASI6200/2600/2400 nécessitent un courant de 1 A via le port USB. Si votre ordinateur ne fournit pas un courant suffisant, veuillez utiliser une alimentation externe de 12 V. En cas de sous-alimentation, la caméra se déconnectera du logiciel d’imagerie pendant la capture d’images.
Important : Pour la caméra d'imagerie suivante Pour les modèles suivants, veuillez utiliser une alimentation externe plutôt que le hub d'alimentation ASIAIR Pro, car ce dernier ne fournit pas un ampérage suffisant pour alimenter les refroidisseurs TEC de la caméra : ASI6200, ASI2600, ASI2400, ASI533, ASI071MC
Caméra OSC plein format
L'ASI2400MC Pro utilise un format plein cadre, la longueur et la largeur du capteur sont de 36 mm * 24 mm et la diagonale est de 43,3 mm.

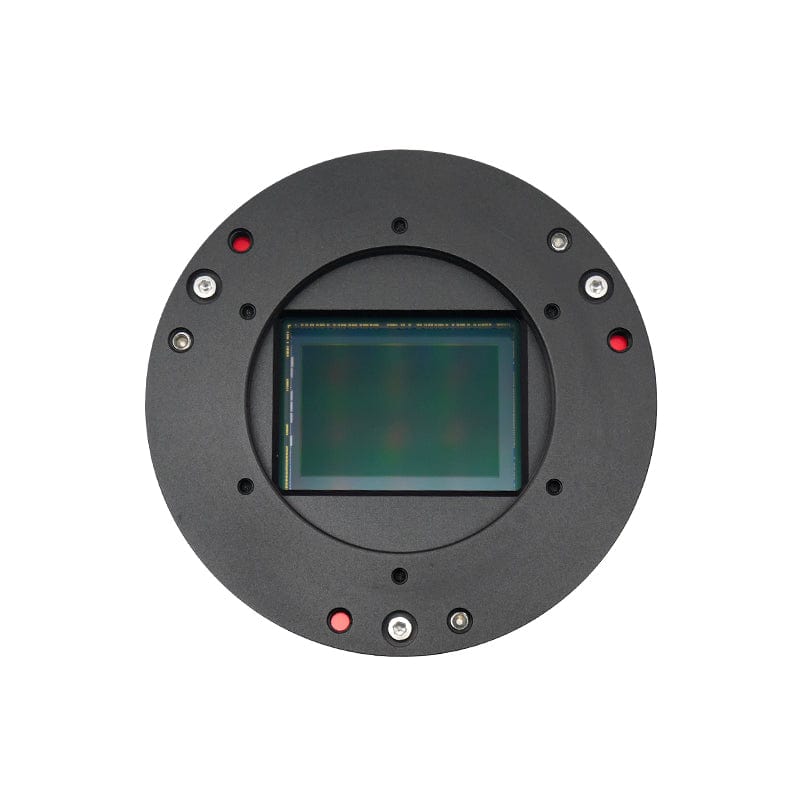

Capteur rétroéclairé IMX410
Le capteur CMOS rétroéclairé améliore la sensibilité et réduit le bruit – des facteurs clés pour une meilleure qualité d'image – tout en modifiant radicalement la structure fondamentale de ses pixels, passant d'un éclairage frontal à un éclairage rétroéclairé. Il conserve les avantages des capteurs d'image CMOS, tels qu'une faible consommation d'énergie et un fonctionnement à haute vitesse.
Dans une structure à illumination frontale classique, les pistes métalliques et les transistors situés à la surface du substrat de silicium, qui constituent la zone photosensible du capteur (photodiode), entravent la collecte des photons par la lentille intégrée. Une structure à illumination arrière minimise la dégradation de la sensibilité en fonction de l'angle d'incidence optique, tout en augmentant la quantité de lumière atteignant chaque pixel grâce à l'absence d'obstacles tels que les pistes métalliques et les transistors, désormais situés au verso du substrat de silicium.
Performances de la caméra
Grande capacité de profondeur de puits, faible bruit de lecture et plage dynamique élevée.
Bien que ces deux caméras présentent des tailles de pixels très similaires (5,94 µm contre 5,96 µm), la profondeur de puits de l'ASI2400MC Pro atteint 100 000 pixels, soit 132 % de celle de l'ASI128MC Pro, une autre caméra ASI plein format. L'ASI2400MC Pro offre ainsi une plage dynamique ultra-élevée jusqu'à 14 diaphragmes. De ce fait, le risque de surexposition est réduit, ce qui permet d'obtenir des dégradés de couleurs plus riches.
Lorsque la valeur du gain est de 140, le mode magique de gain élevé HCG est activé, le bruit de lecture est considérablement réduit (jusqu'à 1,1e) et la plage dynamique reste pratiquement inchangée.
Zéro Amp Glow
Les capteurs CMOS traditionnels produisent une faible source de lumière infrarouge en fonctionnement, souvent visible dans les coins des images non calibrées, signe révélateur du phénomène de « lueur d'amplification ». Grâce à son circuit sans lueur d'amplification, la caméra ASI2400MC Pro vous affranchit de ce problème, même lors de l'utilisation d'un gain élevé et d'une longue exposition.
Avec amplification de la luminosité – exposition de 300 secondes
Image ASI2400 sans halo d'amplification – Exposition : 300 secondes
Traitement anti-rosée intégré
L'ASI2400MC Pro est livré avec un élément chauffant en polyimide qui peut éviter tout problème de rosée .
Le dispositif anti-rosée, parfaitement adapté à la vitre de protection, la chauffera pour éviter tout problème de rosée.
La puissance du dispositif de chauffage anti-rosée est d'environ 5 W et peut être désactivée par logiciel pour économiser de l'énergie.
Valeur du QE
La valeur de crête QE de l'ASI2400MC Pro est plus de 80 % .
Refroidissement TEC à deux étages : courant d'obscurité ultra-faible
L'ASI2400MC Pro utilise un refroidissement TEC à deux étages qui peut abaisser la température du capteur CMOS de plus de 35 °C en dessous de la température ambiante, ce qui peut réduire considérablement la génération de courant d'obscurité et le bruit du capteur, même avec des temps d'exposition prolongés.
Cette technologie unique de suppression des courants d'obscurité permet de réduire encore davantage le bruit lié à ces courants. Refroidie à -20 °C, elle atteint un niveau aussi bas que 0,00035 e/s/pixel, ce qui est totalement négligeable !
Remarque : La caméra ASI2400 Pro nécessite un courant de 1 A provenant du port USB. Si votre PC ne peut pas fournir un courant suffisant, veuillez utiliser une alimentation externe de 12 V pour alimenter la caméra.

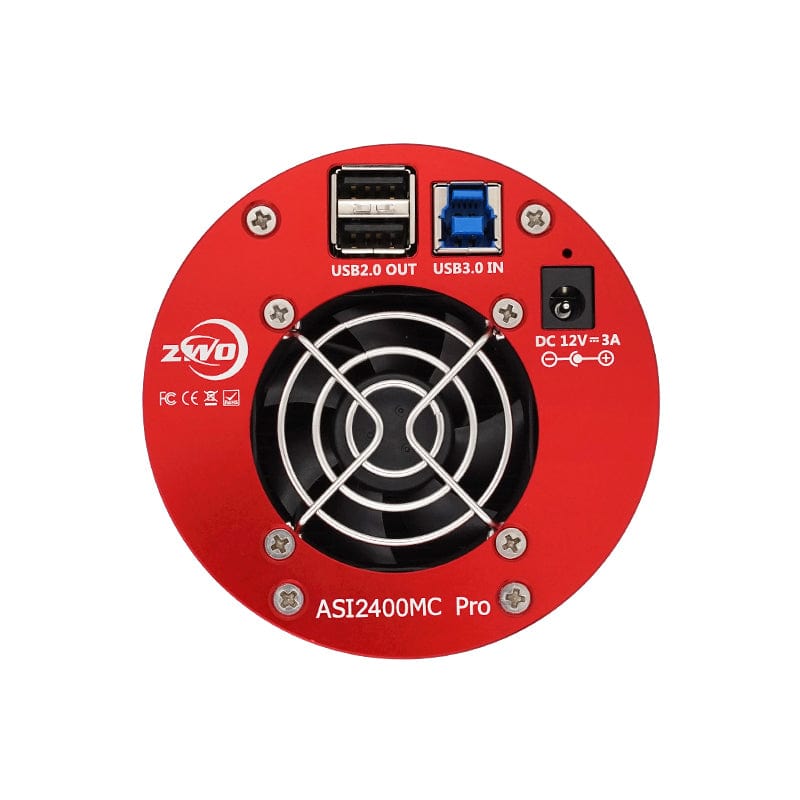

USB 3.0 et 256 Mo de mémoire DDR3
L'ASI2400MC Pro est équipé d'une interface de transmission USB 3.0 et d'un système intégré. 256 Mo (2 Go) DDR3 Un cache assure une transmission de données stable et sécurisée. En cas d'exposition prolongée, il évite efficacement les pertes d'images et réduit considérablement l'effet de halo dû à une faible vitesse de lecture.
Schéma mécanique
Qu'y a-t-il dans la boîte ?
La meilleure solution pour le tirage optique de 55 mm
Guide d'utilisation
5 méthodes de connexion de l'ASI2400 pour obtenir une distance focale arrière de 55 mm (Ce tutoriel concerne l'ASI6200, mais il fonctionne également pour l'ASI2400) :
Schéma de connexion
- Adaptateur Nikon-T2
- Nouveau tiroir à filtre pour objectif EOS (compatible avec les filtres 2 pouces)
- Objectif Nikon
- Objectif Canon
