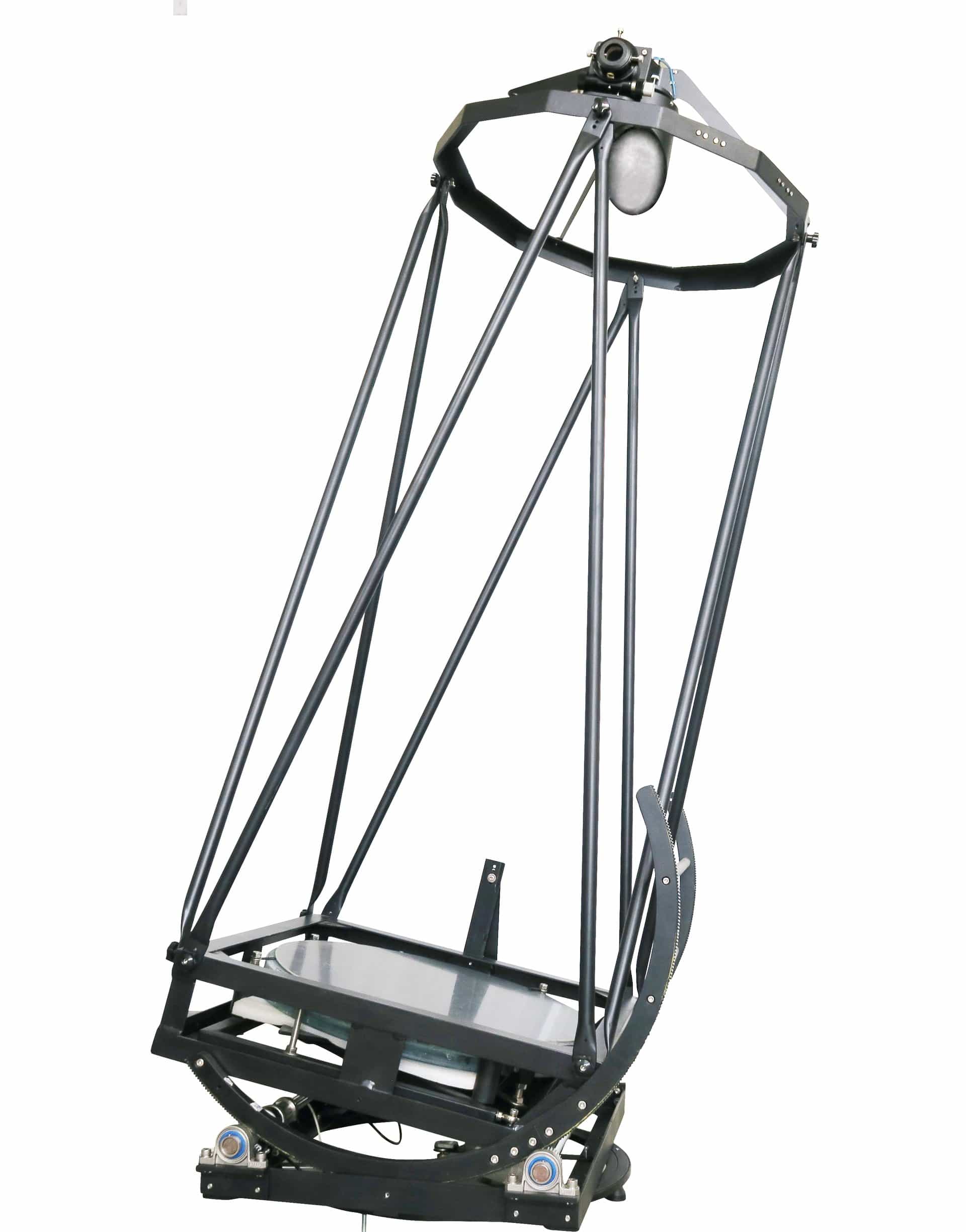

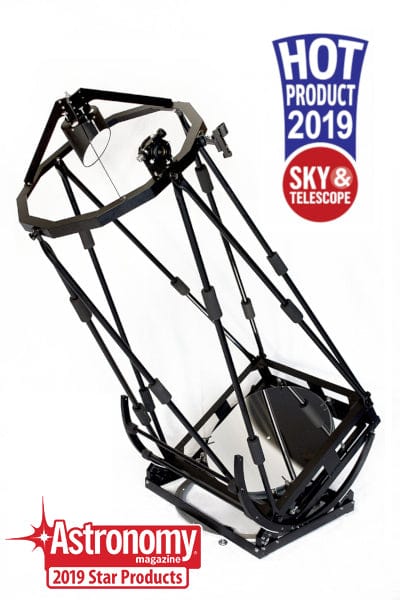

Jumelle Dobson ultralégère de 24 pouces de Hubble Optics

Caractéristiques du UL24 :

Technologie exclusive de miroir sandwich :

Notre technologie de miroirs sandwich a été utilisée pour fabriquer des éléments optiques de qualité scientifique et a fait ses preuves depuis plus de six ans dans des centres de recherche tels que la NASA, l'Université polytechnique d'État de Californie à San Luis Obispo, l'armée américaine et des télescopes amateurs du monde entier. La conception à noyau ouvert et dos fermé du miroir sandwich du télescope Hubble permet non seulement une circulation d'air optimale, mais lui confère également une résistance structurelle maximale, simplifiant ainsi la conception de sa cellule. Notre miroir sandwich atteint l'équilibre thermique jusqu'à dix fois plus rapidement qu'un miroir massif traditionnel, ce qui lui permet de fournir des images exceptionnelles même en cas de variations de température ambiante.

Pourquoi l'équilibre thermique est-il si crucial ? Le principal problème est la « turbulence due au miroir », c'est-à-dire les turbulences visibles dans l'oculaire du télescope lorsque la température de l'air au-dessus du miroir diffère de celle du miroir lui-même. Un miroir sandwich refroidissant bien plus rapidement qu'un miroir massif de même épaisseur, cette source majeure de distorsion est rapidement éliminée, offrant ainsi des images nettes et stables. Avec des températures constamment variables pendant l'observation ou la prise de photos, un miroir massif épais risque de ne jamais atteindre l'équilibre thermique et, par conséquent, de ne jamais exploiter pleinement son potentiel optique. C'est l'une des principales raisons pour lesquelles notre miroir sandwich léger offre des performances optiques supérieures en conditions réelles, même sans système de refroidissement actif. (Les systèmes de refroidissement actifs, tels que les ventilateurs, engendrent leurs propres problèmes, comme des micro-vibrations, qui peuvent fortement dégrader la qualité de l'image.) Nos miroirs sandwich atteignent l'équilibre thermique extrêmement rapidement, et ce, sans aucune perturbation extérieure.

Revêtements optiques améliorés :

Les miroirs primaire et secondaire UL24 du télescope Hubble sont tous deux revêtus d'un traitement optique amélioré à 96 % afin de maximiser la collecte des photons (tout en minimisant leur diffusion) et ainsi obtenir une image lumineuse et contrastée. Ce traitement optimal à 96 % est constitué de plusieurs couches diélectriques de haute précision, optimisant la réflectivité et assurant une excellente protection chimique et mécanique du revêtement.

Une véritable cellule miroir dans une véritable boîte miroir :

Le système UL24 est doté d'un système de flottaison à 18 points, optimisé et modélisé avec précision, ainsi que de supports latéraux pivotants à 90° et d'une suspension, assurant un excellent maintien du miroir sandwich de 24 pouces. Le système de collimation à trois points d'accès, avec ses deux points de fixation frontaux faciles d'accès, est totalement indépendant du support latéral. Il élimine complètement l'astigmatisme en forme de chips, souvent constaté avec les systèmes de collimation à trois boulons pivotants. Dans un système à boulons pivotants, la collimation du miroir primaire peut entraîner une traction axiale de la suspension sur le bord du miroir, le déformant et provoquant un astigmatisme gênant. Un coffret de protection est également fourni pour un transport et une protection optimale du miroir.

Construction entièrement métallique :

Les structures mécaniques de l'UL24 ont été modélisées en détail par CAO 3D et par éléments finis (FEA) afin d'optimiser leur résistance et leur stabilité. Usinées par commande numérique (CNC) et ajustées à la main, elles garantissent une finition impeccable. Nous utilisons des tubes de treillis en alliage d'aluminium T6063-T3, une cellule de miroir en acier et une structure OTA et de montage en alliage d'aluminium, le tout recouvert d'une peinture en poudre noire haut de gamme et respectueuse de l'environnement. L'ensemble est un véritable plaisir pour les yeux, et offre une expérience d'observation exceptionnelle !

Système de mise au point Crayford à entraînement linéaire double vitesse de 2 pouces :

Le télescope Hubble UL24 est équipé d'un porte-oculaire de précision à double vitesse de 50,8 mm (2 pouces) de diamètre. Ce magnifique usinage de précision améliore l'expérience d'observation et renforce l'impression générale d'un instrument haut de gamme. Ce porte-oculaire, de conception robuste et sans jeu (type Crayford), est optimisé par des roulements linéaires modernes, garantissant une mise au point d'une grande fluidité et d'une stabilité à toute épreuve, même avec les oculaires les plus lourds. Sa tension (la pression exercée sur le tube coulissant) est préréglée à un niveau optimal, mais peut également être ajustée pour bloquer les équipements lourds si nécessaire. La petite molette de mise au point en acier inoxydable offre une précision 10 fois supérieure à celle des grandes molettes. Ce réglage fin permet une mise au point précise lors d'observations visuelles à fort grossissement ou pour l'imagerie. La course du porte-oculaire est d'environ 50 mm.
