Le SCA260 optimisé est toujours conçu avec un miroir asphérique qui nécessite des recherches et un développement beaucoup plus sophistiqués. Le processus de production, de fabrication et de test est plus compliqué que celui d'un miroir réfléchissant ordinaire, et le matériau de type Pyrex utilisé est plus stable que ceux traditionnellement utilisés. Le télescope est enveloppé d'un matériau en fibre de carbone durable, qui est léger, durable et beau.
Les miroirs primaire et secondaire du SCA260 sont tous deux dotés de revêtements en aluminium renforcés, ce qui leur permet d'atteindre une réflectivité élevée de plus de 95 %. Nous avons encore simplifié la structure mécanique de l'axe optique, il suffit d'ajuster la tige de traction du miroir secondaire pour ajuster le miroir secondaire.
Un grand correcteur de 3 pouces, doté d'une structure de lentille à trois éléments, est placé sur le trajet optique, permettant à l'ensemble du système optique de mieux obtenir une imagerie plein format et de contrôler la vignette.
Le guidon délicatement percé est entièrement fabriqué en aluminium fabriqué CNC, qui peut être utilisé comme base pour la fixation d'autres accessoires, optimisant la construction mécanique de support et diminuant son poids.
Sur la base de l'original, nous avons augmenté la longueur de déplacement du porte-oculaire dédié de 3" à 50 mm pour une plus grande praticabilité. Nous avons également amélioré la charge du porte-oculaire pour vous permettre d'ajouter les accessoires à votre guise, garantissant ainsi l'absence de glissement et un fonctionnement fluide lors de la prise de vue avec des accessoires.

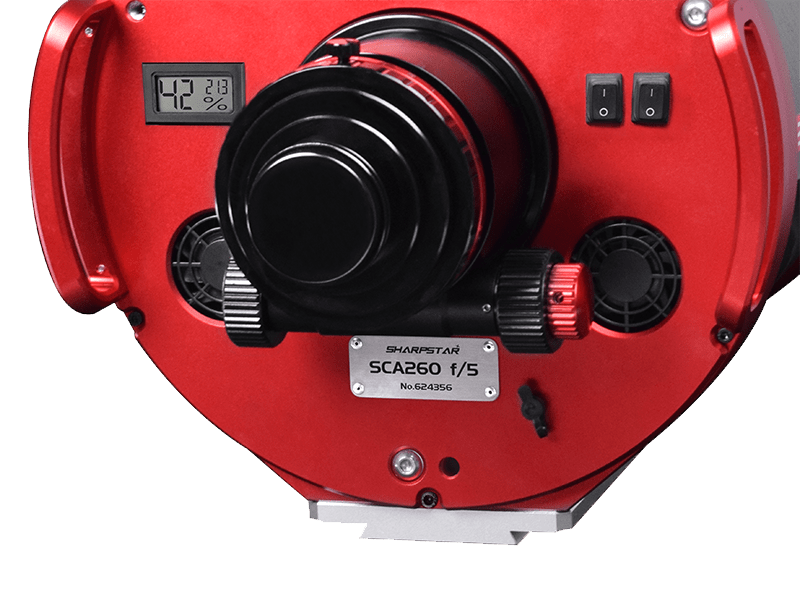

Nous avons également ajouté un rotateur à 360 ° à l'arrière du dispositif de mise au point, nous n'avons donc pas à nous soucier de l'enchevêtrement de la ligne de données EAF dans le processus. Un filetage M68X1 à trois sections, un filetage M54 × 0,75 et une bague d'adaptation de filetage M48 × 0,75, un filetage de filtre intégré de 2 pouces est ajouté pour répondre à différents besoins, faciliter la connexion à la plupart des terminaux d'imagerie du marché et une mise au point parfaite.
Caractéristiques
|
SCA260v2 |
||
| Taille de l'ouverture | 260 mm | |
|
Distance focale/Rapport focal |
1300 mm/f5 | |
|
Type de miroir primaire |
miroir réfléchissant asphérique | |
|
Matériau du miroir primaire |
PZ33 (similaire au verre Pyrex) | |
| Correcteur | structure de lentille à trois éléments espacés dans l'air | |
|
Petit axe |
120 mm | |
| Type de miroir secondaire | miroir réfléchissant sphérique | |
| Cercle d'images |
80 mm |
|
|
Matériau du tube |
fibre de carbone |
|
| Diamètre du tube | 304 mm | |
| Poids du tube | 14,5 kg | |
| Résolution | 0,46 | |
| Focuseur | 3,35" | |
| Limiter la grandeur visuelle |
13.8 |
|
| M48 depuis le plan focal |
70 mm |
|
