QHY propose un système d'adaptateurs complet et flexible permettant à nos appareils photo d'effectuer la mise au point grâce à une variété d'accessoires, notamment des adaptateurs d'objectif, des guides hors axe, des roues à filtres et de nombreux systèmes optiques. Suite aux retours de nos utilisateurs, nous proposons une combinaison fixe de kits d'adaptateurs pour répondre aux besoins courants de la plupart des utilisateurs (par exemple, correcteur de coma polyvalent, adaptateur d'objectif Canon, adaptateur d'objectif Nikon, etc.). Les utilisateurs peuvent choisir le kit d'adaptateurs correspondant à leurs besoins pour assurer la mise au point. Plus besoin de mesurer et de calculer la distance focale arrière, de choisir les adaptateurs ni de personnaliser les vis.
Distance focale arrière définie
Dans le domaine des appareils photo commerciaux, la distance focale arrière (BFL) désigne la distance de conception entre le centre de l'élément arrière de la lentille et la surface du capteur. En général, l'objectif ne peut effectuer une mise au point correcte à l'infini que si la distance focale arrière de l'appareil photo répond aux exigences standard du fabricant. Ceci est également vrai pour de nombreux correcteurs de coma polyvalents conçus pour être utilisés sur les télescopes situés en amont de l'appareil photo.
| Système optique | Distance focale arrière requise |
| Correcteur de coma polyvalent typique | 55 mm – 57,5 mm |
| Objectif Canon 35 mm | 44,1 mm |
| Objectif Nikon 35 mm | 46,5 mm |
Remarque : Tous les équipements d'astrophotographie n'ont pas d'exigences BFL spécifiques, par exemple certaines lunettes astronomiques avec correcteurs plats internes. Dans ce cas, il n'est pas nécessaire d'utiliser les kits d'adaptation suivants. Vous pouvez utiliser une bague en T ou tout autre adaptateur permettant de connecter votre appareil photo et votre lunette.
Définition de « Back Focus Consommé »
Lorsqu'un système optique exige que le capteur de la caméra soit situé à une distance spécifique du dernier élément optique, des adaptateurs d'espacement mécaniques permettent de positionner la caméra au bon endroit. Si le système comprend également une roue à filtres et un OAG, par exemple, entre la caméra et le télescope, l'espace nécessaire pour ces éléments doit être pris en compte. Pour simplifier, si le correcteur de champ d'un télescope exige que le plan focal de la caméra soit à 55 mm derrière le dernier élément optique, que la roue à filtres ait une épaisseur de 20 mm, que l'OAG ait une épaisseur de 10 mm et que le capteur soit placé à 10 mm à l'intérieur de la caméra, ces éléments occupent tous 20 + 10 + 10 = 40 mm de la distance focale arrière. Cependant, la caméra doit être à 55 mm de distance ; il faut donc ajouter des espaceurs qui occupent les 15 mm restants. Cela signifie également que si votre système optique nécessite une distance de mise au point arrière de 55 mm, que votre roue à filtres fait 25 mm d'épaisseur, que le filtre optique de 20 mm et que le capteur de l'appareil photo est à 17 mm de la plaque frontale, ces éléments occupent 25 + 20 + 17 = 62 mm de distance de mise au point arrière. Trop ! Dans ce cas, il faut remplacer quelque chose pour réduire la distance de mise au point arrière totale de l'appareil photo à 55 mm, ou trouver une autre configuration optique.
Pour faciliter les calculs, toutes les données affichées correspondent à l'augmentation de la distance focale arrière absorbée par l'adaptateur, laquelle n'est pas nécessairement égale à l'épaisseur du composant lui-même. Toutes les données d'adaptateur fournies par QHYCCD sont basées sur l'incrément de distance focale.
Combinaisons recommandées
Actuellement, nos combinaisons d'adaptateurs pour appareils photo monochromes sont basées sur la distance focale des combinaisons suivantes, qui sont également nos combinaisons recommandées. Si vous utilisez des combinaisons autres que celles recommandées, le jeu d'adaptateurs pourrait ne pas être efficace.
Veuillez vous référer à : https://www.qhyccd.com/product/astrophotography-combos/

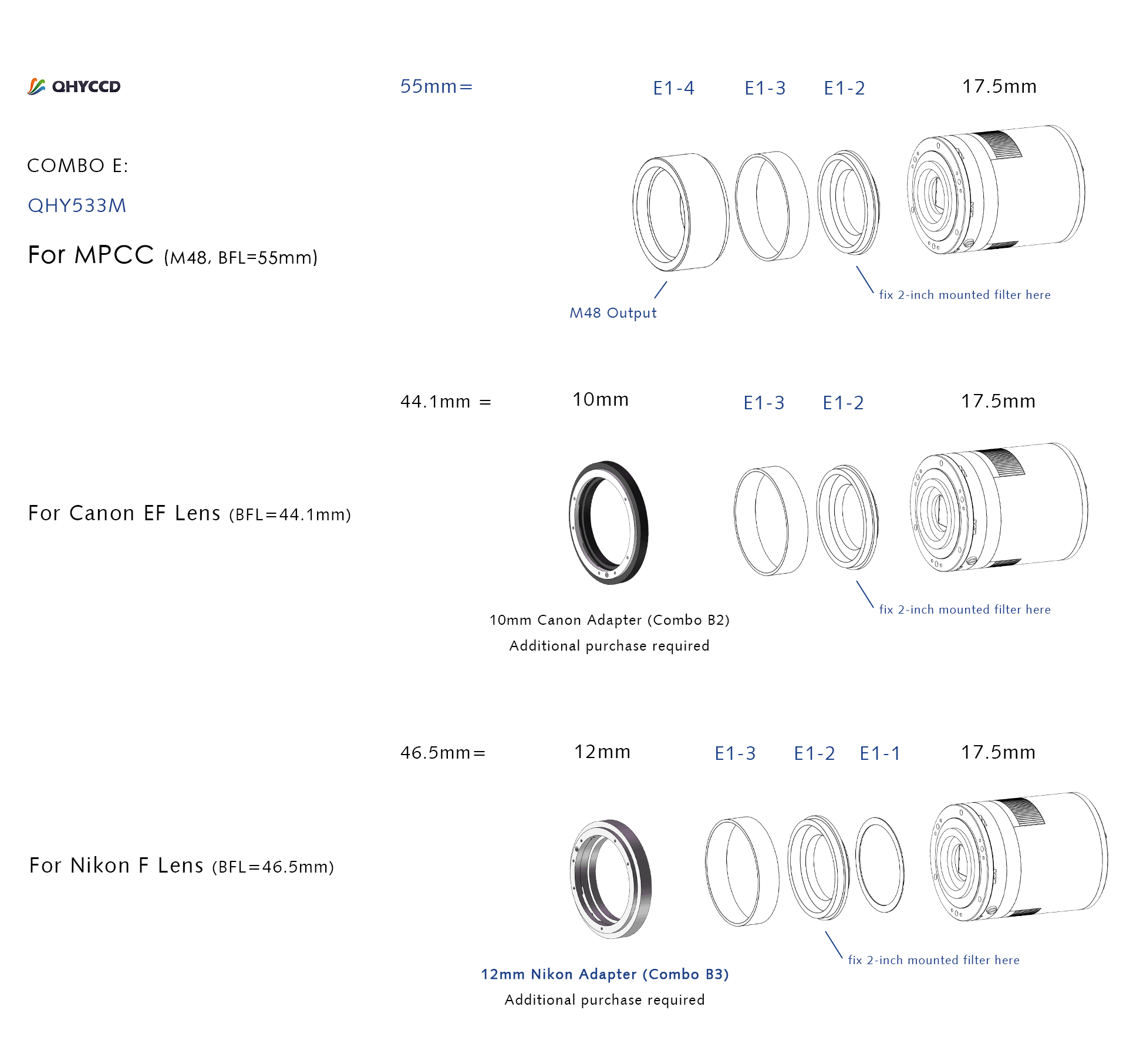

Présentation des kits d'adaptateurs
Remarque : dans les solutions de 55 mm, si vous ne souhaitez pas utiliser d'OAG dans les combinaisons ci-dessus, nous fournissons un adaptateur d'espacement supplémentaire de 10 mm dans certains kits pour le remplacer.
A1-A3 (pour 163M, 294M)
A1
A1 : Connexion d'un MPCC nécessitant une interface BFL 55 mm et M48 à un appareil photo avec roue filtrante et OAG.
Note:
- Si vous ne possédez que le CFW3M-SR dont le BFL est de 20,5 mm au lieu de 17,5 mm, cette combinaison d'adaptateurs peut toujours être utilisée, retirez simplement les adaptateurs 3 mm et 0,5 mm.
- Si votre MPCC nécessite un BFL différent de 55 mm, cet ajustement peut être effectué en sélectionnant l'entretoise appropriée entre le MPCC et l'OAG. Par exemple, un MPCC nécessitant 57,5 mm peut être remplacé par une ou plusieurs bagues d'espacement ajoutant 2,5 mm de BFL au schéma ci-dessus.
- Si vous n'utilisez pas d'OAG, vous pouvez utiliser un adaptateur d'espacement de 10 mm dans les kits d'adaptateurs pour remplacer la position d'origine de l'OAG.
- Placez l'OAG à la position à côté de la sortie M48 pour focaliser à la fois la came principale et la came de guidage.
A2
A2 : Connectez l'objectif Canon à la roue porte-filtres. Vous devez retirer la roue porte-filtres et l'interface de connexion d'origine de l'appareil photo et les remplacer par un nouvel adaptateur.
A3

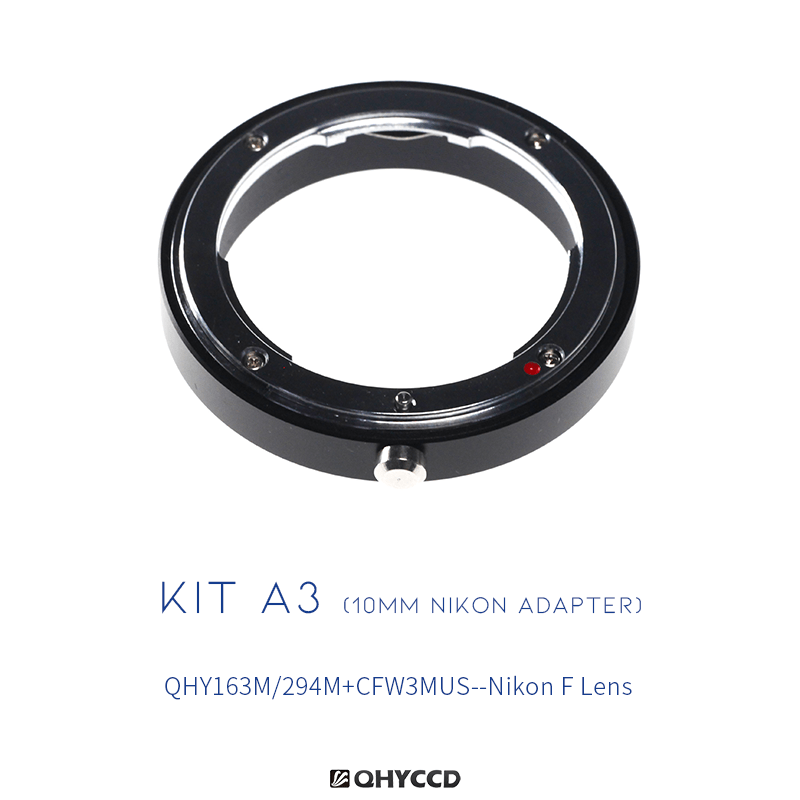

A3 : Connectez l'objectif Nikon F à l'appareil photo avec la roue à filtres
B1-B3 (pour 268M, 600SBFL)
B1

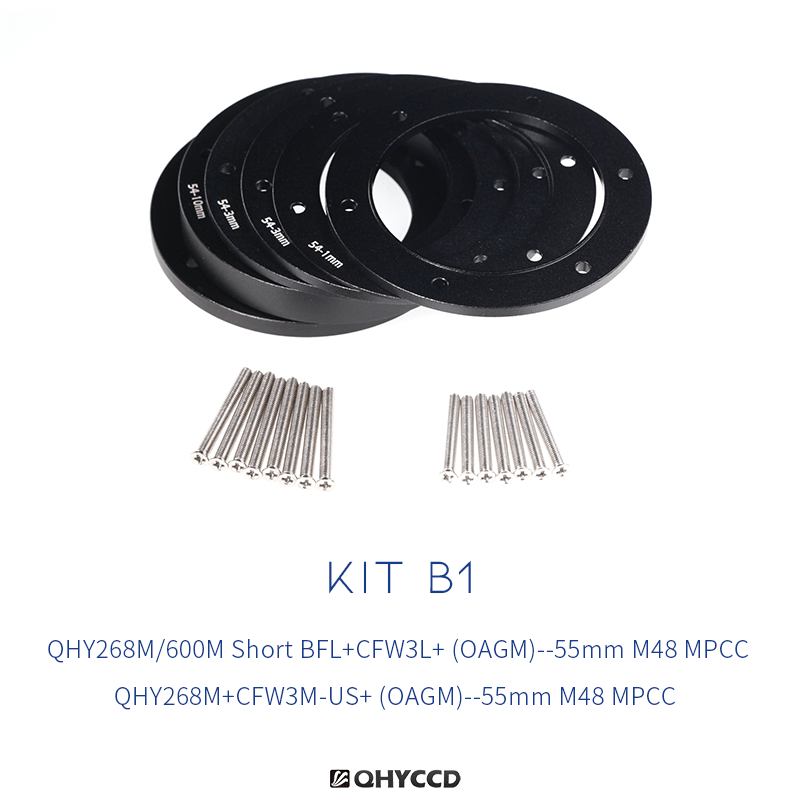

B1 : Connexion d'une MPCC nécessitant un BFL 55 mm et une interface M48 à une caméra avec CFWL et OAG. B1 est un accessoire standard des QHY600M SBFL et QHY268M ; son achat est donc inutile si vous possédez déjà ces caméras. Si vous possédez un CFW3M-US (17,5 mm) au lieu d'un CFW3L (21,5 mm), vous devrez ajouter un adaptateur de 4 mm et des vis plus longues, également inclus dans B1. Voici deux exemples :
Note:
- Si votre MPCC nécessite un BFL différent de 55 mm, cet ajustement peut être effectué en sélectionnant l'entretoise appropriée entre le MPCC et l'OAG. Par exemple, un MPCC nécessitant 57,5 mm peut être remplacé par une ou plusieurs bagues d'espacement ajoutant 2,5 mm de BFL au schéma ci-dessus.
- Si vous n'utilisez pas d'OAG, vous pouvez utiliser un adaptateur d'espacement de 10 mm dans les kits d'adaptateurs pour remplacer la position d'origine de l'OAG.
- Placez l'OAG à la position à côté de la sortie M48 pour focaliser à la fois la came principale et la came de guidage.
B2

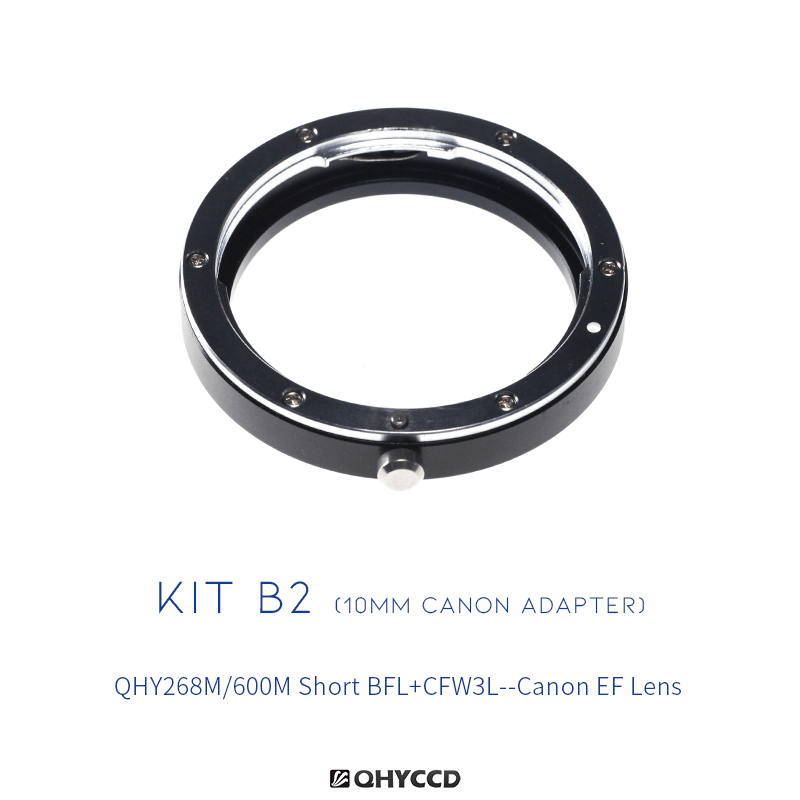

B2 : Connectez l'objectif Canon EF à l'appareil photo avec la roue filtrante
B3

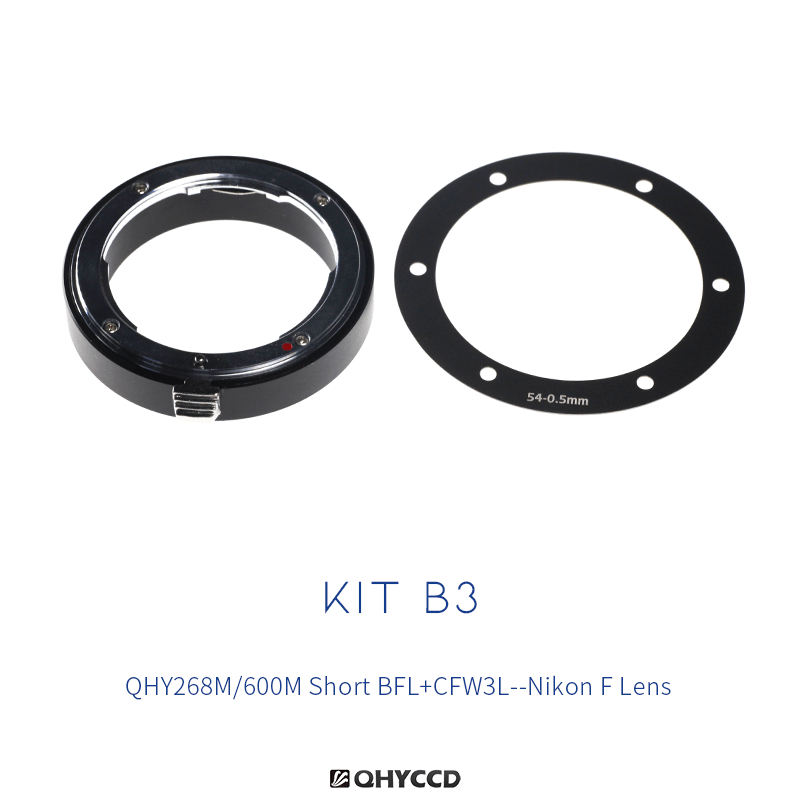

B3 : Connectez l'objectif Nikon F à l'appareil photo avec la roue porte-filtres.
B4 pour le nouveau 268C
À partir de 2023, la partie supérieure du QHY268C sera raccourcie, comme celle du 268M. Vous pouvez d'ailleurs déjà vous procurer la version SBFL (distance focale arrière plus courte) du 268C.
L'ancien 268c avait une distance focale arrière de 17,5 mm. Comme il ne pouvait pas se connecter à la lunette sans CAA, son BFL réel est de 17,5 mm + 6 mm = 23,5 mm. Suite à ce changement, le BFL du 268C sera raccourci à 14,5 mm, ce qui offrira plus d'espace pour un tiroir à roue à filtres, un CAA électrique, un objectif reflex, etc.

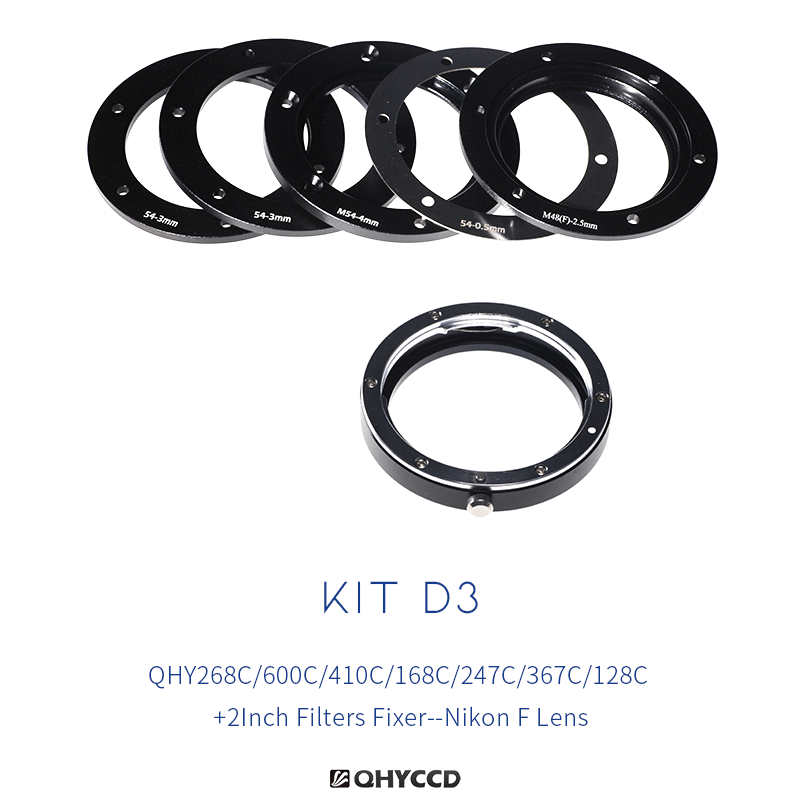

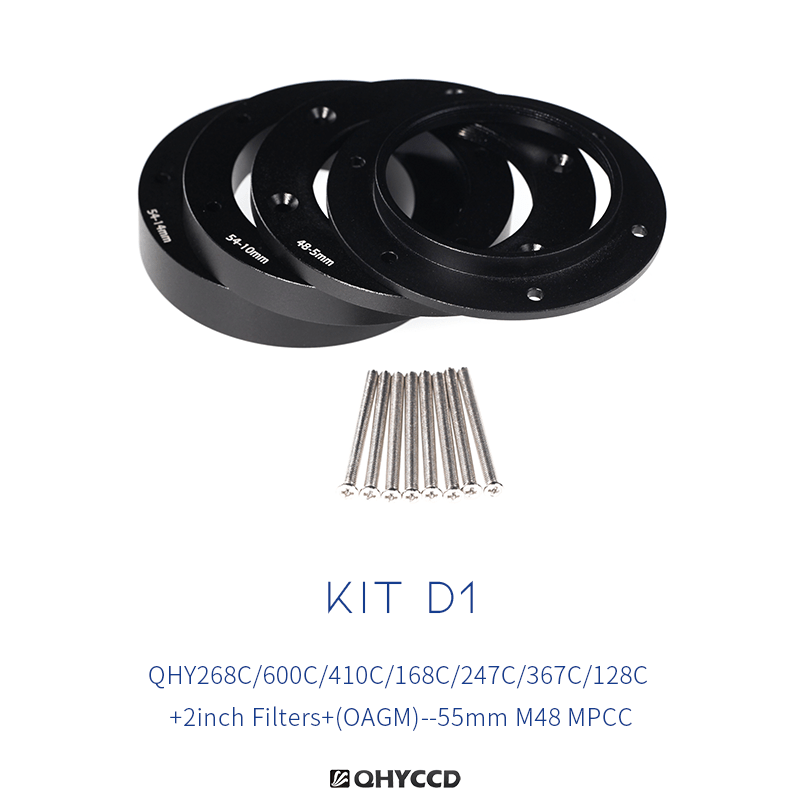

Le nouveau 268C intègre un nouveau kit B4 qui optimise l'utilisation des accessoires standard. Les B4-2 et B4-3 partagent les mêmes composants que le B4-1 (pour MPCC). Pour connecter un objectif Canon ou Nikon, un seul adaptateur Canon/Nikon suffit, et non plus un kit comme le D2 ou le D3.
C1 (pour 600M-PH, 600L)

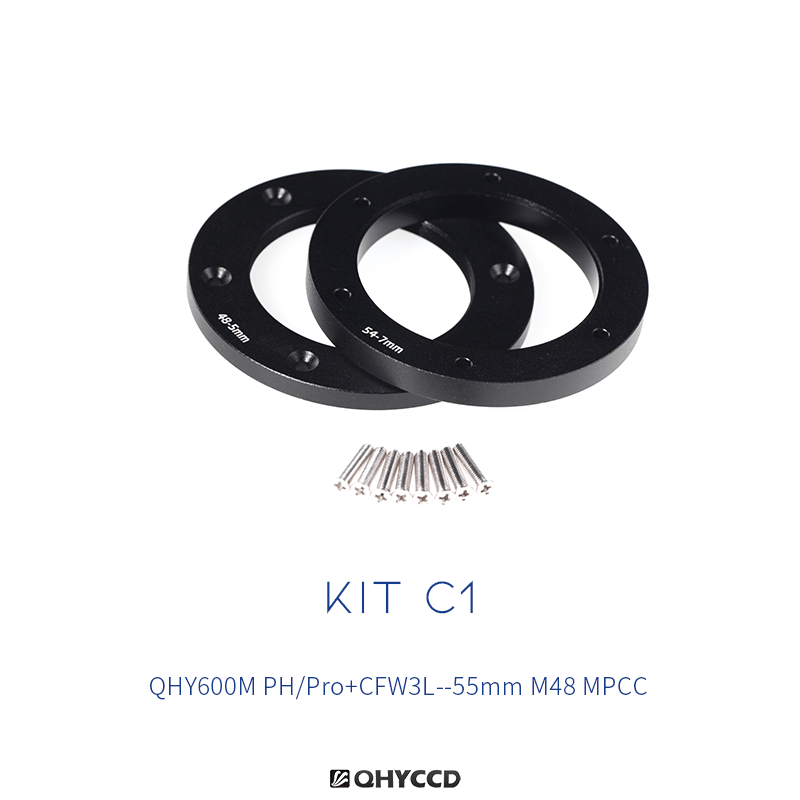

Le kit C1 permet de connecter un MPCC nécessitant un BFL 55 mm et une interface M48 à un appareil photo équipé du CFW3L uniquement. Ce kit est un accessoire standard des QHY600M PH et QHY600L ; son achat est donc inutile.
