Filtre solaire Baader – La norme
Filtres montés avec film de sécurité Baader AstroSolar OD 5.0
Cliquez ici pour accéder au calculateur de dimensionnement des filtres solaires Baader
Après 15 ans d'offre de feuilles de film AstroSolar en tant que produit DIY, ce système de filtres solaires Baader™ est conçu pour conserver la véritable qualité optique du film de sécurité AstroSolar à diffraction limitée.
- Convient pour l'observation et la photographie solaires avec tous les télescopes haut de gamme et les téléobjectifs extrêmes. Convient aux grossissements les plus élevés et à l'observation détaillée des taches solaires individuelles.
- Le film de sécurité AstroSolar OD 5.0 est monté sans contrainte dans une cellule à température compensée
- Pas d'astigmatisme lors des observations hivernales ou lors des changements de température en été
- Lunettes compatibles : Le filtre ASTF est compatible avec les lunettes d'ouverture de 80 à 180 mm (200 à 280 mm non encore disponibles). Le kit comprend deux jeux de boulons de centrage de 38 mm de long, trois boulons de 10 mm de diamètre et trois boulons de 20 mm de diamètre, ajustables au diamètre du tube de votre lunette ou de votre pare-buée. Il est également fourni avec trois sangles de sécurité avec pastilles adhésives et trois bouchons en caoutchouc pour boucher les trous non utilisés, ainsi qu'une notice de montage.
Les filtres solaires Baader offrent une solution professionnelle et sécurisée pour observer et photographier le Soleil avec le film de sécurité AstroSolar® OD 5.0. De nombreux filtres prêts à l'emploi étirent le matériau filtrant comme une peau de tambour pour le faire ressembler à un morceau de verre, ce qui nuit considérablement à la qualité de l'image et rend le film inutilisable pour les travaux à fort grossissement. AstroSolar doit être monté sans aucune contrainte pour fonctionner comme une fenêtre plan-optique de haute précision. Cela peut paraître contradictoire avec la perception traditionnelle de la qualité, mais AstroSolar doit présenter de légères ondulations ! Ce n'est que lorsque le film est soumis à des contraintes dues à un montage de cellule inapproprié qu'il se comporte comme n'importe quel filtre en verre flotté non traité, traité sur une seule face.

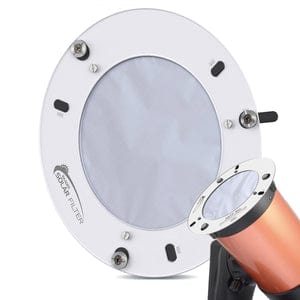

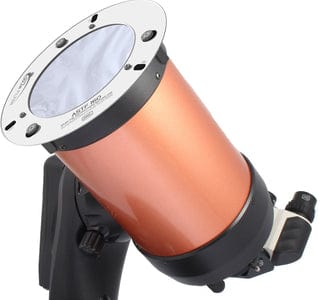

ASTF (AstroSolar Telescope Filter) – Filtre solaire Baader pour télescopes haut de gamme
Cette gamme de filtres solaires est fabriquée selon un procédé très sophistiqué. AstroSolar ne doit être soumis à aucune contrainte, ni lors du montage du film, ni lors des variations de température. C'est pourquoi le filtre ASTF est doté d'une cellule à compensation de température. Le film est collé de manière répétée sur un anneau moulé par injection, dont le substrat présente la même dilatation thermique que le matériau du filtre Astro Solar. Cet anneau porte-film, flottant librement, est maintenu sur le cadre en aluminium par un autre anneau de maintien en plastique renforcé de fibres, pour une sécurité maximale contre la rupture de la cellule. Cette cellule à compensation de température permet au matériau du filtre AstroSolar de conserver son excellente qualité optique à toutes les températures, de -30 °C à +50 °C.

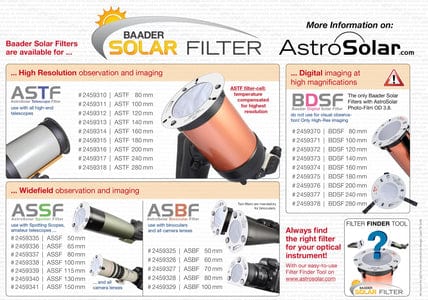

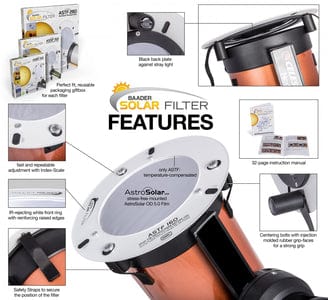

Caractéristiques de tous les filtres solaires Baader :
- Film de sécurité original Baader AstroSolar® (OD 5.0), monté sur cellule et contrôlé qualité par des membres qualifiés de notre personnel
- Bague frontale transparente anti-IR blanche avec bords surélevés renforcés le long de la circonférence extérieure et intérieure, conçue pour protéger le matériau du filtre solaire du contact avec tout bord métallique tranchant
- Trois boulons de centrage moulés par injection avec inserts filetés en laiton permettent de centrer la cellule filtrante devant l'ouverture du tube. Ces boulons sont disponibles en trois diamètres différents, selon la catégorie de filtre (ASTF/ASSF/ASBF). Chaque boulon est doté de surfaces de préhension en caoutchouc moulé par injection, conçues pour se glisser facilement sur n'importe quel tube de télescope, mais pour un retrait très difficile.
- Montage et réglage sans outil des boulons de centrage pour une adaptation à une grande variété de diamètres de tubes mécaniques. Les boulons sont conçus pour être en contact avec l'extérieur ou, en option, avec l'intérieur du tube de l'instrument optique.
- Fixations coulissantes antirotatives en aluminium qui maintiennent les boulons de centrage. Ces glissières métalliques sont équipées d'un indicateur usiné pointant vers l'index de réglage.
- des vis cruciformes supplémentaires sont intégrées dans les fixations coulissantes, de sorte que les boulons de centrage peuvent être solidement fixés avec un tournevis si l'utilisateur le souhaite
- échelle d'index fournie à côté de chaque fente de réglage – adjacente à chaque fermeture coulissante, pour un réglage rapide et répétable de la cellule filtrante sur différents tubes de télescope
- rondelles coulissantes noires fournies pour couvrir solidement toute la longueur des fentes de réglage dans le cadre en aluminium - pour empêcher la lumière du soleil de passer à travers la cellule filtrante à côté de la zone filtrante
- uniquement pour les filtres ASTF/BDSF : bouchons en caoutchouc fournis comme couvercle pour fermer les fentes de réglage inutilisées dans le cadre en aluminium
- Trois sangles de sécurité sont incluses pour fixer la cellule filtrante grâce à des bandes Velcro. Ce dispositif de sécurité assure un maintien parfait devant le télescope en toutes circonstances (par exemple, en cas de rafales de vent).
Veuillez visiter le site Web du planétarium Baader www.astrosolar.com/en/faqs pour de nombreuses questions et réponses sur leurs produits solaires, tels que le film AstroSolar, les viseurs solaires et les filtres solaires Baader montés.
Caractéristiques
Taille du filtre | Exemple de détails pour 80 mm |
---|---|
Fabricant | Planétarium Baader |
UGS (#) | 2459310 |
Code EAN | 4047825032997 |
Usage | Observation et imagerie visuelles du soleil à fort grossissement |
Film AstroSolar | Film de sécurité AstroSolar |
Densité optique | 5.0 |
Diamètre intérieur / Ouverture libre (mm) | 80 |
Diamètre extérieur | 170 |
Filtre monté ? | Oui |
Plage de serrage extérieure (boulons de 10 mm) | 110 – 140 |
Plage de serrage intérieure (boulons de 10 mm) | 130 – 160 |
Plage de serrage extérieure (boulons de 20 mm) | 100 – 130 |
Plage de serrage intérieure (boulons de 20 mm) | 140 – 170 |
Longueur d'onde solaire | Lumière blanche (lumière intégrale) |
