Description
Points forts
- Tout comme le télécentrique TZ-3, le télécompresseur RG 0.4x possède également une ouverture libre de 46 mm sur toute sa longueur, parfaitement adaptée même aux grands filtres H-alpha de qualité recherche SolarSpectrum RG46.

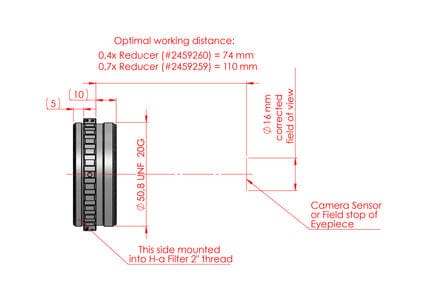

- Distance de travail : 74 mm (distance au capteur de la caméra), optimisée pour la vidéographie et l’imagerie complète du disque solaire. Champ d’image corrigé de 16 mm de diamètre avec le TZ-3.
- se monte directement sur le corps du filtre SolarSpectrum et ramène le rapport d'ouverture de f/30 à f/10, grâce à un facteur de 0,4.
- Filetage mâle de 2 pouces des deux côtés, compatible avec l'adaptateur de bride universel SolarSpectrum n° 2958240 (fourni de série des deux côtés des filtres SolarSpectrum H-alpha).
- Le télécompresseur RG 0,4x permet d'ajuster la distance focale afin d'améliorer les performances en conditions de faible visibilité et/ou d'élargir le champ de vision pour des applications photographiques ou d'imagerie aléatoire.
-
Convient à tous les filtres SolarSpectrum H-alpha - avec filetage mâle 2" des deux côtés
Adaptations possibles : adaptateur Baader T, système de changement d’objectif Zeiss T-2, prisme T-2 et oculaire eudiascopique Baader f = 30 mmLes filtres H-alpha pour le spectre solaire nécessitent un faisceau parallèle avec un rapport focal d'au moins f/30. Ceci est obtenu grâce à une focale adaptée dans nos systèmes télécentriques (et éventuellement aussi en atténuant l'opacité de la lentille avec le diaphragme). Du fait de l'allongement de la focale dans de nombreux télescopes, le soleil n'est pas entièrement visible à l'œil nu lorsqu'on utilise des oculaires de focale comprise entre 30 et 35 mm.
Remarque : les deux télécompresseurs Baader Solar Spectrum se montent directement à l’arrière du boîtier Solar Spectrum et réduisent le rapport f/30 d’un facteur 0,4 (n° 2459260) et 0,7 (n° 2459259) respectivement. De ce fait, une portion beaucoup plus importante de la surface solaire est visible, en fonction de la taille de l’étalon monté à l’intérieur du filtre Solar Spectrum.
Un télécompresseur est utilisé pour ajuster la distance focale en cas de mauvaises conditions de visibilité et/ou pour agrandir le champ pour des applications photographiques ou de webcam.
Pour fixer le télécompresseur, utilisez notre bride universelle 2" (n° 295 8240) ; elle se fixe à l'aide de quatre vis directement sur le boîtier du filtre (voir illustration). Le télécompresseur se monte directement dans le filetage 2" de la bride universelle. Le filetage principal du compresseur est également un filetage mâle 2". Il est possible de le modifier, si nécessaire, grâce aux pièces de notre système d'accessoires T-2, pour obtenir un filetage interne ou externe T-2.
Exemples d'application du télécompresseur 0,7x :
L'image montre une combinaison possible, composée d'un adaptateur Baader T (BTA n° 240 8160 Partie 21), d'un système d'échange Zeiss T-2 composé d'un changeur et d'une bague de changement (n° 245 6321 Partie 6 et Partie 7), d'un de nos prismes T-2 et d'un oculaire Baader Eudiascopic f = 30 mm.
Les astrophotographies démontrent l'efficacité et l'élargissement du champ de vision obtenus grâce au télécompresseur SolarSpectrum 0,7x sur une lunette de 152 mm (6 pouces) à f = 2250 mm, réduite à 75 mm, soit à f/30. Les comparaisons illustrent le fonctionnement du télécompresseur SolarSpectrum. La focale principale de l'objectif est de 2250 mm, réduite à 1700 mm par le télécompresseur. Les avantages : un champ de vision nettement plus large et une réduction significative du temps d'exposition !
Caractéristiques
| Fabricant | Planétarium Baader |
|---|---|
| UGS (#) | 2459260 |
| Code EAN | 4047825008671 |
| Poids (kg) | 0,105 |
