Construction d'un pilier de télescope en béton pour l'astrophotographie - Partie 2

Construction d'un pilier de télescope en béton pour l'astrophotographie - Partie 2

Cliquez ici pour la partie 1

Creuser dans la terre

Commençons maintenant à travailler sur le pilier ! Vous devriez avoir une plaque de pilier à portée de main à ce stade pour positionner les tiges filetées dans le pilier - mes piliers précédents ont principalement accueilli un vénérable EQ-6 avec une plaque de pilier en aluminium, usinée dans un magasin local. Il est assez simple de récupérer une pièce ronde en aluminium chez un négociant en métaux et de la faire fraiser et percer selon vos spécifications, ou il existe de nombreux modèles prêts à l'emploi.

Matériel requis

• Environ 14 sacs de béton ordinaire (les miens pesaient 66 livres chacun) en supposant que vous construisiez un pilier de 12 pouces de diamètre et de 8 pieds de haut. Utilisez ce lien et choisissez « Fonds de trou, de colonne ou ronds » pour calculer le nombre de sacs de béton nécessaires pour d'autres tailles de sonotube. J'ai déjà utilisé du béton plus sophistiqué, les deux types ont bien fonctionné pour le télescope, bien que le béton résistant aux fissures à plus haute résistance ait été plus difficile à retirer lors de la démolition d'un pilier
• Un Sonotube de 8 pieds, du diamètre de votre choix. J'aime 12" pour la masse pure, mais un diamètre plus petit fonctionnerait probablement très bien avec un renforcement en barres d'armature. Prévoyez d'avoir au moins 4 pieds du Sonotube enterré pour le maintenir sous la ligne de gel
• Outils de creusement - Si vous louez une tarière à tarière, cela ira beaucoup plus vite - vous aurez probablement besoin de 2 personnes pour utiliser l'une d'entre elles. Sinon, les pelles et les tarières à poteaux fonctionnent
• Un endroit pour mélanger le béton (j'ai utilisé une brouette). Vous pouvez également louer un malaxeur dans votre magasin de location local pour vous faciliter la tâche
• Quelque chose pour mélanger le béton si vous utilisez une brouette (une houe de jardin fonctionne bien)
• Accès à l'eau propre pour mélanger le béton
• 3 morceaux de barres d'armature de 6 pieds (de préférence revêtues d'époxy comme les miennes, pour une durée de vie plus longue et potentiellement moins de rouille)
• Tiges filetées en acier inoxydable pour la plaque - Dans mon cas, j'ai utilisé 4 morceaux de tige filetée en acier inoxydable de 3 pieds (1/2 pouce) pour ancrer la plaque de pilier dans le pilier. Vous pourriez vous en sortir avec des longueurs plus courtes. Certaines personnes plieront une tige en forme de « U » pour qu'elle passe à travers 2 des 4 trous de la plaque de pilier, en utilisant seulement 2 tiges. D'autres plaques peuvent nécessiter un nombre et une épaisseur de tiges différents.
• 8 écrous en acier inoxydable qui s'adaptent aux tiges sont également utilisés plus tard pour maintenir la plaque au bon endroit et ajuster le niveau de la plaque. Je peux utiliser les contre-écrous de type nylon sous la plaque cette fois-ci au lieu de rondelles de blocage pour garantir que la plaque ne se déplace pas lors du serrage des écrous supérieurs. Des rondelles de blocage ou du nylon peuvent être utilisés sur les écrous supérieurs, j'utiliserai probablement des écrous ordinaires et des rondelles de blocage pour faciliter le retrait - À explorer dans le prochain article. Assurez-vous que tous les métaux exposés utilisés dans le projet sont en acier inoxydable
• Une façon de garder les tiges en acier inoxydable parallèles pour l'extrémité inférieure des tiges (j'utilise généralement un morceau de cintre en fil de fer enroulé autour des extrémités des tiges dans une forme de cadre carré pour garder les tiges correctement espacées, mais je n'en avais pas à portée de main, alors j'ai utilisé des chutes de bois à la place. J'ai vissé 2 longueurs de 10" en forme de croix, percé des trous de 1/2" et inséré les extrémités des tiges. Sur la photo ci-dessous montrant la brouette et le sac de ciment, vous pouvez voir la moitié inférieure de la plate-forme dans le coin supérieur gauche
• Une méthode pour trouver le Nord (proche de l'étoile du Nord pour le Nord céleste, ou Nord magnétique) - Voir ci-dessous
• Un câblage et des boîtes de jonction extérieurs adaptés, ainsi qu'au moins une prise étanche. Vous aurez besoin de suffisamment de fil pour passer d'un nouveau circuit dans votre tableau de disjoncteurs, ou pour vous connecter à une autre boîte de jonction existante (ou en ajouter une si nécessaire le long d'une ligne). Vous pouvez faire passer le fil dans un conduit ou sans. Assurez-vous que le circuit est protégé par un disjoncteur différentiel. Vous pouvez faire passer une rallonge à partir d'une prise extérieure GFI, mais elle peut rapidement devenir un risque de trébuchement ou être mangée par une tondeuse à gazon. Si vous n'êtes pas familier avec le câblage, je vous recommande vivement d'engager un électricien pour effectuer le travail, ou au moins de lui faire venir inspecter votre travail. Ce n'est pas aussi coûteux que les conséquences possibles d'un accident
• Si vous le souhaitez, vous pouvez utiliser un conduit pour faire passer votre fil à travers votre pilier en béton afin de pouvoir avoir une prise encastrée sur le côté de votre pilier. En général, je choisis de simplement visser une prise sur le côté du pilier et de ne pas enfermer les fils dans du ciment.

Construction

La construction de la nouvelle jetée a commencé début juin 2019 et, conformément à la tradition passée, tous les travaux ont été effectués à la main avec des pelles et une tarière, ainsi que divers autres outils manuels de destruction. Il a fallu un peu plus d'une semaine de creusement intermittent pour creuser les 4 pieds de profondeur requis, au-delà de la ligne de gel et donnant un dégagement de largeur pour un Sonotube de 12 pouces. Assurez-vous que votre Sonotube s'étend au moins jusqu'à la hauteur minimale au-dessus du sol que vous souhaitez que votre plaque de pilier soit, moins quelques pouces pour l'espace entre la plaque et le béton, et en gardant à l'esprit que la hauteur du sol de votre hangar rendra la hauteur du pilier plus basse, si vous construisez un hangar. Le parpaing en béton a été utilisé pour soutenir l'avant du plancher du hangar pendant que je le posais à plat. Cela m'a permis de marquer sur le sol où se trouverait le trou existant dans le plancher du hangar, un « X » marque l'endroit !

Au début des fouilles, un fil électrique traversant le jardin a été découvert. Il a été coupé juste après le trou (ce n'était pas moi !), il court jusqu'en haut à droite sur la photo de fouilles avec le chat ci-dessous, et je me suis demandé s'il s'agissait d'une ligne électrique reliant des lampes de piscine non fonctionnelles ou d'autres utilisations des anciens propriétaires. Cela faciliterait potentiellement la vie pour alimenter le hangar en électricité. Malheureusement, on a découvert peu de temps après que 1) le fil était également coupé sur le côté gauche, mesurant seulement environ 2,5 mètres de long, et 2) qu'il s'agissait d'une ligne tressée basse tension de 12 V pour les lampes de jardin et non pas les 120 V que j'espérais.

Le fil mystérieux coupé

Début des fouilles – Le sol d'origine du hangar soutient actuellement un arbre

Le creusement s'est déroulé sans incident, la tarière a bien travaillé plus loin, là où elle pouvait creuser la terre au bord du trou et faire levier pour ameublir le sol. Nous avons rencontré plusieurs grosses pierres, mais cela n'a pas trop ralenti les choses. On espère toujours au fond de soi qu'il s'agit d'une sorte de trésor enfoui, mais c'est rarement le cas. Tout au long du parcours, nous avons rencontré de la terre de jardin, le fil de fer mentionné ci-dessus, de la terre argileuse, du gravier assez lourd mélangé à des choses aléatoires laissées en cadeau par les constructeurs de la maison (comme des demi-briques et des morceaux de plastique non identifiés), une couche de sable très propre (déposé naturellement ?), et enfin de la terre argileuse plus dure. Heureusement, l'argile dense a commencé à environ 1,20 m de profondeur et c'est là que le creusement s'est arrêté.

Creuser presque fini. Notez le fil mystérieux à gauche du trou et le fidèle creuseur de trous (+5 contre la Terre !)

Creuser terminé - Notez la brique dans le mur près du bas de l'image

Une fois le trou terminé et taillé ici et là pour permettre au Sonotube de se tenir droit et droit, le vrai plaisir a commencé - la phase de bétonnage. Le Sonotube a été placé dans le trou à peu près verticalement avec du sable et de la terre ajoutés au trou à l'extérieur du tube pour lui donner une certaine stabilité. Comme décrit ci-dessous, c'est une bonne idée de mesurer où se trouve le nord et de le marquer sur la plaque de pilier et le Sonotube avant ce moment, ou de prévoir d'être prêt à ajouter le béton et à ajuster la plaque de pilier vers midi si vous voulez le faire en temps réel. Je recommanderais la première option car elle est moins stressante !

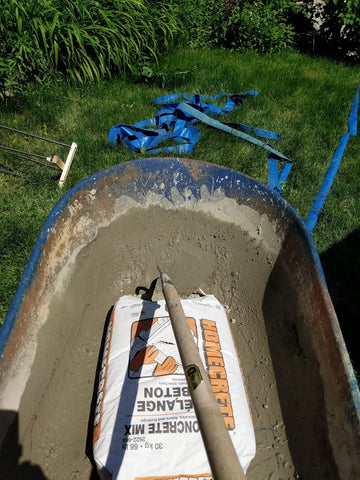

Préparation du béton - Vous pouvez voir le bas des tiges en acier inoxydable maintenues par l'entretoise en bois MacGyvered en haut à gauche de l'image, la plaque est hors caméra vers la gauche

Leçon n°1 (oubliée et ré-)apprise - Supports Sonotube

Utilisez du sable sec et propre pour remplir le trou autour de l'extérieur du sonotube (comme du sable de bac à sable). Il coulera beaucoup mieux dans le trou que la terre et laissera moins de vides sous terre où vous ne pourrez pas les voir. Vous pouvez ajouter de l'eau dans le trou (à l'extérieur du sonotube) pour tasser encore plus le sable, même si je ne m'en soucie pas. N'utilisez pas la terre que vous avez creusée pour remplir ici, à moins qu'il ne s'agisse de sable propre ou que vous n'ayez pas d'alternative - si vous utilisez de la terre, essayez de la tasser du mieux que vous pouvez avec une perche ou une tige au fur et à mesure. L'utilisation de matériaux qui ne se tassent pas aussi bien que le sable pourrait contribuer à ce que la jetée s'incline au fil du temps - ce n'est pas la fin du monde, mais vous devrez ajuster le niveau de votre plaque de jetée pour compenser. Vous constaterez qu'au fil du temps, vous devrez peut-être ajouter plus de poignées de sable autour des bords extérieurs de la jetée au fur et à mesure qu'elle se tasse. L'essentiel est que vous souhaitiez que le tube soit maintenu fermement tout autour du mieux possible dès le début, avec peu ou pas de vides d'air.

Vous pouvez éventuellement utiliser un béton assez liquide pour essayer de remplir entre le tube et les parois du trou, mais je n'ai pas essayé. Si vous voulez tout faire pour que le béton se tasse bien à l'intérieur et à l'extérieur du Sonotube, vous pouvez louer ce gadget dans des endroits comme Home Depot qui s'étend dans le béton humide et vibre, faisant couler le béton dans les vides et libérant beaucoup plus d'air que vous ne pourriez le faire autrement et créant un contact plus doux entre le béton et la forme du Sonotube. Tapoter soigneusement le tube avec un maillet en caoutchouc ou le frapper avec vos mains (avec précaution !) libérera également quelques poches d'air. J'ai choisi d'aller casser le béton souterrain avec la pelle tout en l'ajoutant pour essayer de le faire se tasser, et de frapper l'extérieur du Sonotube au-dessus du niveau du sol.

Il est temps de mettre des barres d'armature ! Un peu d'eau qui se dépose dans le béton est acceptable, mais essayez de la minimiser en réduisant légèrement la quantité d'eau dans les futurs lots de béton

Les barres d'armature sont ajoutées une fois que vous avez 2 à 3 pieds de béton dans le Sonotube, suffisamment pour maintenir les barres d'armature en place. Au fur et à mesure que vous ajoutez du béton, vous devrez peut-être les ajuster pour qu'elles soient équidistantes et centrées. Continuez à ajouter du sable à l'extérieur du sonotube pour le soutenir à la même hauteur que vous ajoutez du béton, et vérifiez que le Sonotube est d'aplomb tous les deux sacs de béton. Le béton a été ajouté jusqu'à ce qu'il atteigne une hauteur où il commencerait à couvrir la base des tiges de la plaque de pilier. Les tiges sont ensuite placées dans le béton, avec la plaque de pilier fixée afin de maintenir les tiges alignées aux deux extrémités, et l'ensemble du mécanisme tourné de sorte que votre poteau de réglage AZ sur la plaque de pilier soit orienté vers le nord.

Trouver le Nord

La meilleure façon que j'ai trouvée pour cela est de vérifier quand le soleil est au zénith à votre emplacement (ce qui est généralement proche de midi, Google vous dira quand il est à votre emplacement), et de coller un petit morceau de bois ou un bâton (j'ai utilisé un bâton de glace dans le passé) au centre de votre assiette verticalement pendant que l'assiette est suspendue en place sur votre Sonotube partiellement rempli (quelques morceaux de bois de rebut feront l'affaire pour maintenir la plaque en place sur le tube car elle sera probablement plus petite que le haut du sonotube). Enregistrez maintenant où pointe l'ombre du bâton en marquant à la fois votre assiette et le haut et le bord extérieur du sonotube. Ce sera le nord céleste. Une boussole à l'ancienne fonctionnera généralement bien, mais vérifiez que le métal de la jetée ne la déforme pas. Vous pouvez également essayer de l'évaluer à l'œil nu si vous sortez la nuit et avez accès à l'étoile polaire (Polaris). Alignez la goupille/le boulon/la cheville d'alignement AZ sur votre plaque de pilier pour qu'ils pointent vers l'étoile du Nord et marquez-la sur la plaque de pilier et sur le dessus extérieur du Sonotube. Si elle est légèrement décalée, cela n'aura probablement pas d'importance, mais rapprochez-vous le plus possible, en utilisant plusieurs méthodes pour confirmer si possible.

Marquage du Nord sur la plaque de quai et le Sonotube

Leçon n°2 apprise – Applications de boussole pour téléphone -> Mauvais ! Ou, c'est un peu faux

Par le passé, j'ai eu un peu de chance avec les applications de boussole pour téléphone. Mon dernier pilier a été construit et ajusté à l'aide d'une seule, et il était exactement comme il se doit. Ce n'est pas le cas cette fois-ci ! Je l'ai mesuré plusieurs fois avec quelques applications pour téléphone et j'ai marqué l'endroit où il était indiqué que se trouvait le Nord (malheureusement, je n'ai pas pu travailler sur cette partie de la construction vers midi, et je n'avais pas utilisé la méthode du soleil et du bâton, que je recommanderais de faire car c'est la méthode la plus précise). Devinez quoi ? Le boulon d'alignement de ma plaque de pilier n'était nulle part près de l'étoile du Nord après que le béton se soit tassé et durci. Oups. Il semble donc qu'une partie de ma dernière série de tâches inclura le perçage d'un nouveau trou dans la plaque pour un nouveau boulon d'alignement (utilisez beaucoup de débit d'eau sur le foret si vous devez le faire. Je n'utilise pas réellement le boulon pour ajuster mon support, mais autant le placer au bon endroit. Les forets chauffent et cessent de fonctionner aussi bien (c'est-à-dire qu'ils fondent). Nous appellerons cela la leçon n°2.5). Les applications téléphoniques peuvent être très pratiques, mais dans certains cas, les téléphones n'ont tout simplement pas la sensibilité nécessaire pour afficher le Nord magnétique de manière fiable et peuvent être grandement influencés par le métal à proximité ainsi que par le processus d'étalonnage initial de l'application.

Une fois que vous avez mis en place les tiges en acier inoxydable et que vous avez une bonne lecture du Nord, vous pouvez retirer la plaque de pilier du haut des tiges en acier inoxydable et continuer à ajouter du béton jusqu'à ce qu'il atteigne le niveau souhaité, en utilisant un poteau ou une tige pour le tasser et libérer les bulles d'air de temps en temps. Vous pouvez avoir du béton sur le dessus des tiges filetées, mais il se détachera facilement plus tard. Au cas où vous vous poseriez la question, les deux carrés noirs sur la plaque de pilier sont des autocollants Velcro, utilisés dans le passé pour maintenir un boîtier de répartition de puissance que j'ai assemblé. On ne peut jamais avoir assez de sources d'alimentation 12 V.

Ajout de béton terminé et prêt pour les ajustements finaux

Quelques points à garder à l'esprit à ce stade - Vous devrez ajouter du béton jusqu'à ce que vous soyez à quelques centimètres de la hauteur à laquelle vous souhaitez que la plaque de pilier se termine - Certaines personnes aiment que la plaque maintienne le support à la même hauteur qu'un trépied, d'autres optent pour qu'elle soit plus haute, ce qui peut être plus facile pour le dos si vous êtes un observateur visuel. Vous devez prévoir de laisser suffisamment d'espace entre le bas de votre plaque de pilier et le haut du béton pour pouvoir insérer le boulon qui maintiendra votre support sur la plaque de pilier, mais ne pas laisser trop de tige filetée exposée pour éviter des vibrations inutiles. Testez l'espacement pour trouver un espace confortable pour vos doigts. Si vous constatez que vous avez une tige filetée supplémentaire au-dessus du béton lorsque votre plaque est à la hauteur minimale du béton pour visser le boulon, vous pouvez toujours prendre une meuleuse d'angle jusqu'au sommet des tiges (je le fais généralement pour créer une zone plus propre autour du support).

Une fois que vous avez ajouté le béton à une hauteur qui vous convient, replacez la plaque du pilier sur les tiges et effectuez les derniers ajustements : centrez la plaque par rapport au Sonotube et assurez-vous que vos marqueurs Nord sont toujours alignés. Effectuez une dernière vérification du Sonotube pour vous assurer qu'il est toujours parfaitement vertical. Vous pouvez toujours effectuer des ajustements mineurs ici en poussant le pilier. Vous constaterez peut-être qu'il s'est légèrement déformé sous le poids du béton (certaines personnes ajouteront de la terre ou du gravier au-dessus du niveau du sol pour mieux le soutenir), alors mesurez à quelques endroits sur le dessus et les côtés pour avoir une bonne idée de son orientation.

Remplissez les espaces restants autour du Sonotube avec du sable. Vous pouvez utiliser de la terre pour le demi-pied ou le pied supérieur, car elle devrait être facile à tasser et à tasser. Maintenant que la plupart des travaux salissants sont terminés, il est temps de s'éloigner et de laisser le béton faire son travail. Laissez la plaque de pilier sur les tiges. Laissez-la durcir 2 à 3 jours avant de toucher le pilier. Cela peut prendre jusqu'à un mois pour durcir complètement, mais à moins que vous n'y montiez un mastodonte, il sera utilisable en peu de temps.

La prochaine fois – Déballer, niveler et trier le hangar !
